專業數據模擬
PSI5-Simulyzer 技術數據
除標準版本外，我們亦提供修改版本，以及能滿足特殊測量需求的高階硬件與軟件解決方案。
規格參數
- 提供 USB 2.0 介面以及用於控制單元與感測器的連接介面
- 透過外部插頭電源裝置供電
- 相容於 Windows 10+11、Microsoft .NET Framework 2.0、Linux（僅 API，無 GUI）系統
- 支援以 3Ms/s 的速度記錄 PSI5 電壓與電流
- 支援以 .csv 檔（Excel）及 .tdms 檔（NI）格式匯出數據
- 標準化鮑率為 125/189 kbit/s，單個鮑率範圍為 80–250 kbit/s
- 支援符合 PSI5 規範的所有工作模式
軟件
- 標準 Windows GUI 應用程式（可選）：協定專用的 GUI 應用程式提供廣泛設定，涵蓋從信號定義、鮑率、錯誤檢測到觸發事件等功能。PSI5 匯流排通訊的視覺化有助於故障排除，並且便於保存。PSI5 數據記錄具備時間戳記，可方便進行數據匯入與匯出。
- API-ANSI-C（隨盒附帶）
- LabVIEW Lib（可選）
- EMC 測試（可選）
- 感測器編程器軟件（可選）
- 感測器測試軟件，最多支援 5 個 PSI5 盒（可選）
訂貨號
1.1001 PSI5-Simulyzer USB Box 硬件 V2.5，單通道，附分析功能＋感測器模擬及 DLL
1.2001 PSI5 可選 CAN 介面
1.2002 可選第二 PSI5 通道分析＋感測器模擬
1.3001 Windows 軟件包 PSI5-Simulyzer Analysis + Sensor Simulation（Simulyzer-Box 或 PC-ID 綁定授權）
可按需求提供其他軟件應用程式。
9.0001 Simulyzer 盒子可選保固期延長至 3 年
9.0002 接線盒，用於透過香蕉插孔適配最多 2 個 PSI5、DSI3 或 SENT 介面的感測器。附帶排線，用於連接 Simulyzer 盒子的「Sensor/ECU IO」插座。
9.0011 LabView-2016 函式庫，32 位或 64 位。模擬器盒或 PC-ID 綁定授權
9.0012 LabView-2016 函式庫，32 位或 64 位，公司授權
應用：安全氣囊 ECU 的 HiL 模擬
要為安全氣囊控制單元建立完整的 HiL 模擬，必須接入控制單元的內部加速度感測器信號（SPI）以及外圍的加速度與壓力感測器信號（PSI5）。此外，可使用 SQUIB 盒進行點火正時的量測與分析。另透過 USB 連接埠／網路連線至模擬器的電腦系統，作為數據處理之用。
一般情況下，可同時運行多達 6 個或更多的 PSI5 模擬器與多個 SPI 模擬器。為了協調運作，會有一個上層配置，用以決定各模擬器對應的信號軌跡，以及與匯流排參數一同使用的詳細配置。藉由此上層配置，API 的操作相當簡便，亦可對感測器信號進行連續控制。

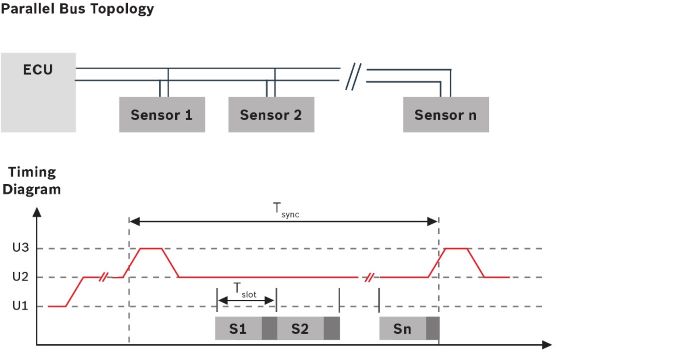

PSI5 總線
PSI5 是一種高性價比的感測器介面，常用於汽車行業。控制單元可與一個或多個外圍感測器進行通訊。感測器數據透過電源線上的電流調變傳輸。
PSI5 採用的數據幀包含兩個起始位、8 至 24 個用戶數據，以及一個同位檢查位或可選的三個 CRC 位。數據傳輸週期由來自 ECU 的電壓同步信號啟動。
