自動駕駛數據采集平台
![](https://aiportek.com/wp-content/uploads/2024/05/数采图1-1024x442.png)
主要功能
BRICK系列具備高帶寬的數據采集、處理和記錄功能,可以非常靈活地集成到傳感器和ECU的開發和驗證系統中,有效應對龐大的傳感器數據量和存儲成本挑戰。
產品特點
模塊化、可擴展的系統
提供豐富的拓展接口和多種存儲方案,您可以根據自身需求和實際使用情況來進行配置。
![](https://aiportek.com/wp-content/uploads/2024/05/模块化.png)
![](https://aiportek.com/wp-content/uploads/2024/05/XTSS.png)
XTSS時間同步
BRICK系列支持XTSS時間同步服務,可廣泛配置和即插即用。為每個數據包提供時間戳,可以確保整個系統的時鐘都在相同的時間基準上運行,同步精度高達100ns以內。
外觀堅固緊湊
由於外形尺寸小巧、易於安裝,可完整安裝在車輛內,無需額外空間或覆雜布線。
![](https://aiportek.com/wp-content/uploads/2024/05/车载.png)
技術規格
名稱 | BRICKplus | BRICK2 |
---|---|---|
![]() | ![]() | |
處理器與內存 | Intel® Core™ i7-6820EQ 32 GB RAM DDR4-2133 128 GB internal M.2 SSD | Hexa Intel® Core™ i7-9850HE 64 GB RAM DDR4-2666 512 GB internal M.2 SSD |
以太網接口 | 2x 10GBase-T Ethernet 5x 1000Base-T Ethernet 1x 1000Base-T Ethernet MGMT Port | 2x 10GBase-T Ethernet 3x 1000Base-T Ethernet 1x 1000Base-T Ethernet MGMT Port |
USB | 4x USB3.0 Host | 4x USB3.1 Gen1 4x USB A 2.0 |
SATA | 2x SATA 6G via SFF-8088 | — |
時間同步 | GPS IEEE 802.1AS-2020 | GPS 外接NMEA串口 IEEE 802.1AS-2020 |
操作系統 | Windows 10 IoT Enterprise Linux 64Bit | Windows 10 IoT Enterprise Linux Ubuntu 20.04 |
電源 | 12V (10V – 28V),啟動狀態電壓保護為6V 100 – 140 W | 12V (10V – 32V),啟動狀態電壓保護為6V 150 – 220 W |
工作溫度 | -25 °C ~ +70 °C 滿載不降頻 | -10 °C ~ +60 °C 滿載不降頻 |
尺寸 | 320 mm (W) x 66 mm (H) x 250 mm (D) |
應用場景
![](https://aiportek.com/wp-content/uploads/2024/05/数采设备应用场景-数据采集-1-1024x576.webp)
![](https://aiportek.com/wp-content/uploads/2024/05/数采设备应用场景-HiL回放-1.webp)

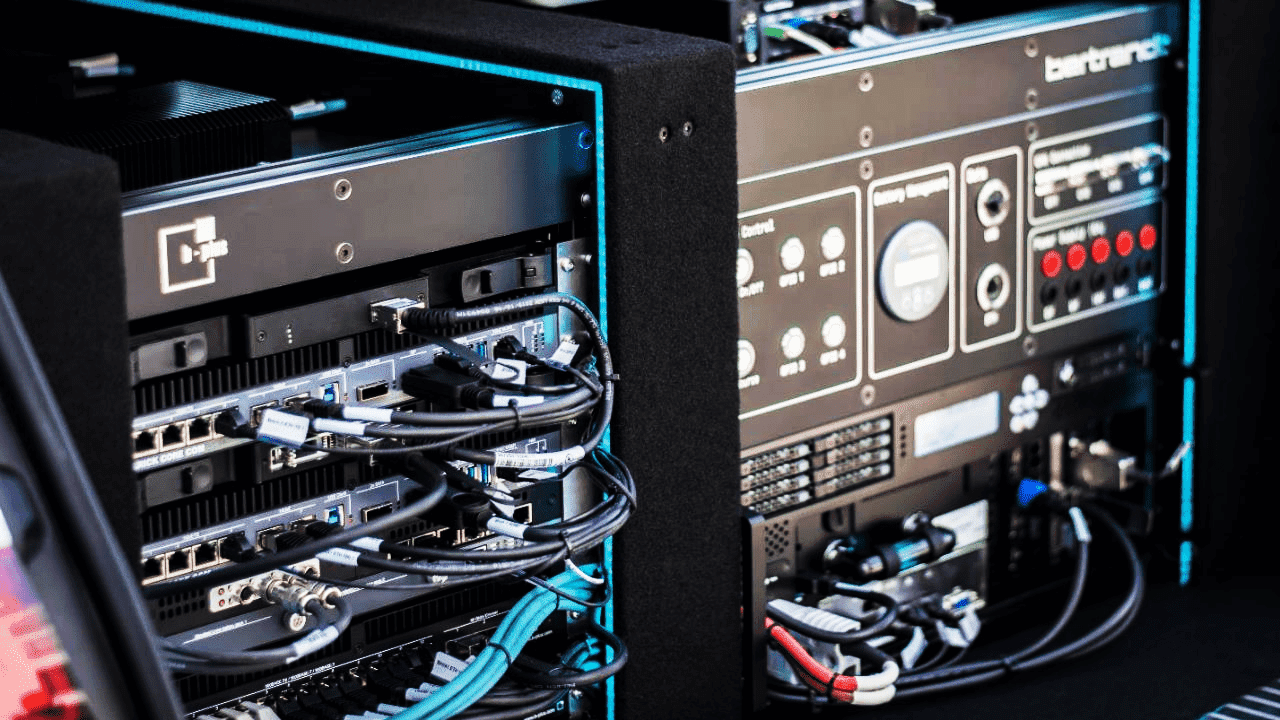

傳感器數據采集
HiL回放
存儲方案
名稱 | BRICK STORAGEplus | BRICK2 STORAGE | BRICK2 STORAGE NVMe | x8 STORAGE |
![]() | ![]() | ![]() | ![]() | |
PCI Express | PCIe 3.0 x4 SATA RAID | PCIe 3.0 x8 SATA RAID | PCIe 3.0 x8 NVMe JBoF | PCIe 4.0 x8 NVMe RAID |
寫入性能 | 16 Gbit/s – ATX4 16 Gbit/s – BRICK2 16 Gbit/s – BRICKplus | 24 Gbit/s – ATX4 24 Gbit/s – BRICK2 | 48 Gbit/s – ATX4 32 Gbit/s – BRICK2 | 96 Gbit/s – ATX4 PCIe4 48 Gbit/s – ATX4 PCIe3 32 Gbit/s – BRICK2 20 Gbit/s – USB-C |
存儲容量 | 8 TB 16 TB 32 TB | 8 TB 16 TB 32 TB | 15 TB 30 TB 60 TB | 15 TB 30 TB 60 TB |
典型功率 | 50 W | 50 W | 109 W | 109 W |
可熱插拔 | ✔ | ✔ | ✔ | ✔ |
工作溫度 | -10 °C ~ +50 °C | -10 °C ~ +50 °C | -10 °C ~ +60 °C | -10 °C ~ +60 °C |
硬件尺寸 | 280 mm (W) x 22 mm (H) x 248 mm (D) |
