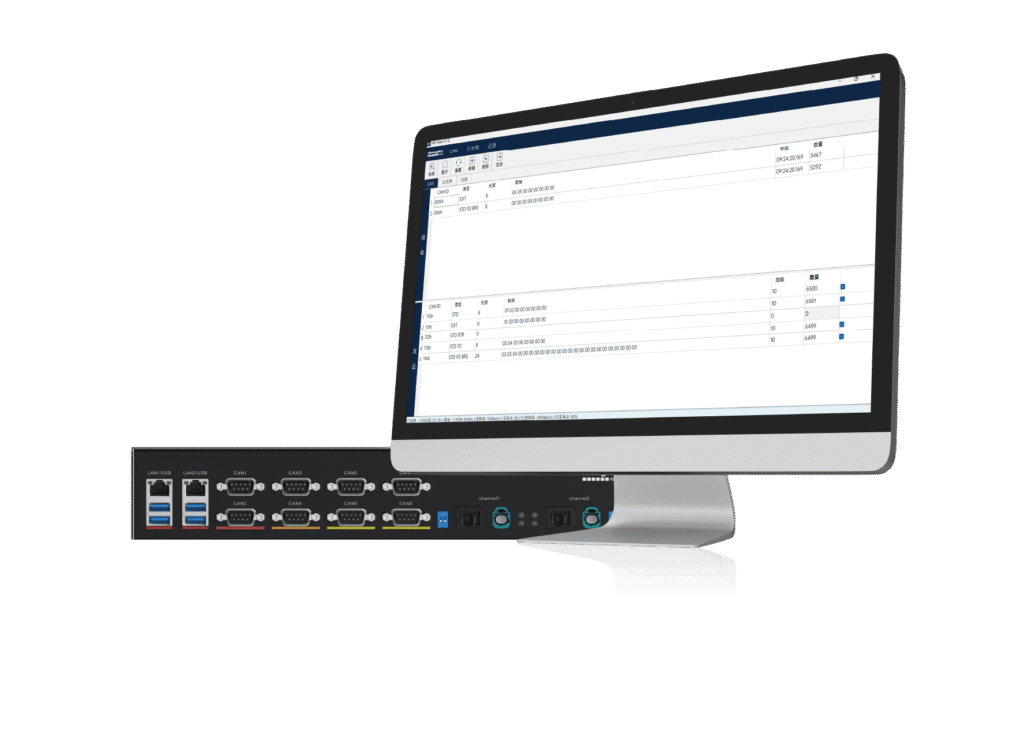

車輛網路通訊測試主板
支持8x CAN/CAN FD & 2x 1000BASE-T1協議的工作站
虹科車輛網路通訊測試主板（HKIC1-MBM2100）是一款專為車輛網路通訊設計的高性能工業電腦主板，用於監控、仿真與模擬 CAN（FD）及 T1 網路報文，具備強大的資料處理與通訊能力。
主板整合 8 路 CAN／CANFD 介面與 2 路 1000BASE-T1 介面，支援 PCAN 底層驅動，能滿足複雜車輛網路環境下的測試與資料傳輸需求，廣泛應用於汽車研發、智慧交通、車輛檢測等領域。
- 具備運算與處理功能，採用 Intel i7 處理器 + 32G 記憶體（可升級）
- 符合 CAN 規範 2.0 A/B 及 FD，CAN 位元率從 25 kbit/s 至最高 1 Mbit/s；CAN FD 數據區域（最大 64 byte）之波特率從 25 kbit/s 至最高 12 Mbit/s
- 可透過外部 LED 直接檢測 1000BASE-T1 介面狀態，方便進行診斷
- 硬體可搭配中文版上位機 HK-View，同時相容於 PEAK-CAN 軟體（如 PCAN-View、PCAN-Explorer6 等）；提供免費 API 介面（支援 C++、C#、Python、.NET、Java 等語言）
- 可透過標準桌上型電源或實驗室電源彈性供電
行業痛點
解決汽車測試三大核心痛點
資料傳輸不穩定？
傳統測試設備在多協議並發場景下，常出現資料丟包與延遲波動問題
系統整合複雜？
多設備組合導致線束繁雜
空間佔用大、同步困難
維護成本高？
軟體強制升級訂閱
年均維護成本超過 10 萬元
產品優勢
四大核心優勢，重塑測試價值
一體化測試平臺
多協議支援：整合 8 路 CAN／CAN FD（最高 12 Mbps）+ 2 路千兆車載乙太網（1000BASE-T1），覆蓋主流車載網路通訊協議
工業級硬體：搭載 Intel 第 12 代 i7 處理器（可選）、32GB 記憶體（可升級）、1TB 儲存空間，滿足高負載資料處理需求
雙系統相容：原生支援 Windows／Linux 系統，免費 API 介面（支援 C++、C#、Python、.NET、Java 等語言），無縫整合現有工作流程
支援中文版上位機：硬體搭配中文版上位機 HK-CoreTest，同時相容於虹科 PCAN-View、PCAN-Explorer 6 等主流分析軟體
智能配置與診斷
- 靈活終端電阻：透過內建撥碼開關，可獨立控制每一路 CAN 通道終端電阻（120Ω），適配各種網路拓撲結構
- 主從模式切換：透過 DIP 撥碼開關一鍵配置 1000BASE-T1 主／從模式，輕鬆匹配被測設備（DUT）
- 雙色 LED 狀態燈：即時監控鏈路狀態（綠燈：主／從模式；黃燈：資料傳輸／連線正常）
專業接口設計
- CAN（FD）介面：符合 CAN 2.0A/B 及 FD 標準，支援 25 kbps–1 Mbps（仲裁區）與 25 kbps–12 Mbps（數據區）；採用 TJA1044GT 收發器搭配 FPGA 控制器，確保訊號穩定性
- 車載乙太網介面：雙路 1000BASE-T1，支援 H-MTD／MATEnet 連接器，具備屏蔽接地功能（10Ω + 10nF）
工業級可靠性
- 寬溫運行：工作溫度範圍 0 °C 至 60 °C，適應嚴苛車載環境
- 安全防護：12V 直流供電（建議啟動電流 >5A），防護等級達 IP20
- 緊湊尺寸：主板尺寸 300mm × 180mm，另可選配機箱外殼（320mm × 190mm × 580mm）
功能特點
在複雜的車載網路環境中，單一 CAN 協議已無法滿足使用需求，往往還需引入乙太網等技術要求。面對如何縮減空間、簡化線束佈局的挑戰，虹科輕量化車載網路通訊測試主板（HKIC1-MBM21000）提供了解決方案。此主板採用平台一體化設計，可驗證資料傳輸的準確性，模擬故障情況以測試 ECU 的反應與處理能力；同時支援在高負載下進行資料效能檢測，並可記錄測試過程中的數據與事件，方便後續分析與優化。
產品信息
車載網路通訊測試主板 (HKIC1-MBM2100)

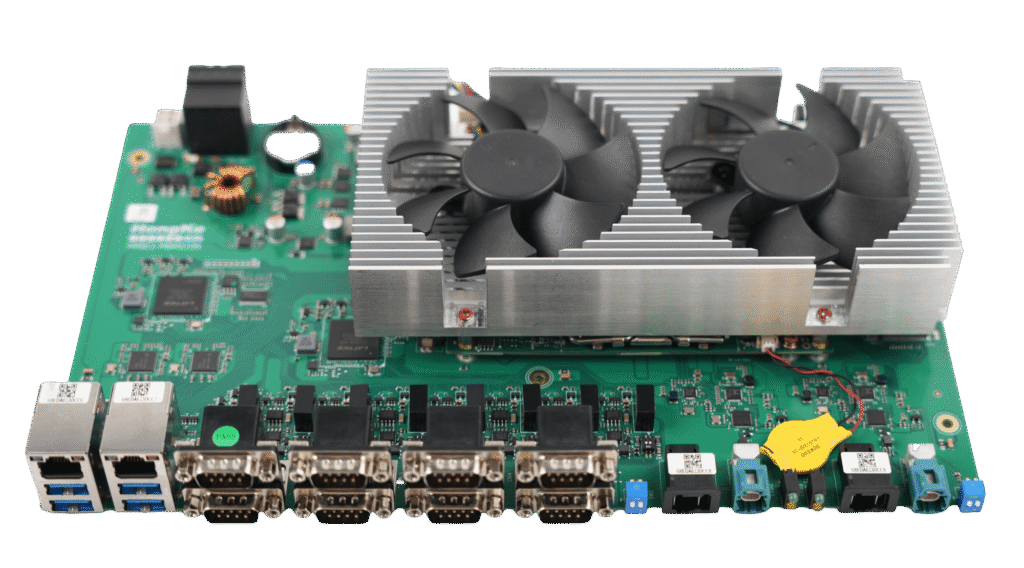

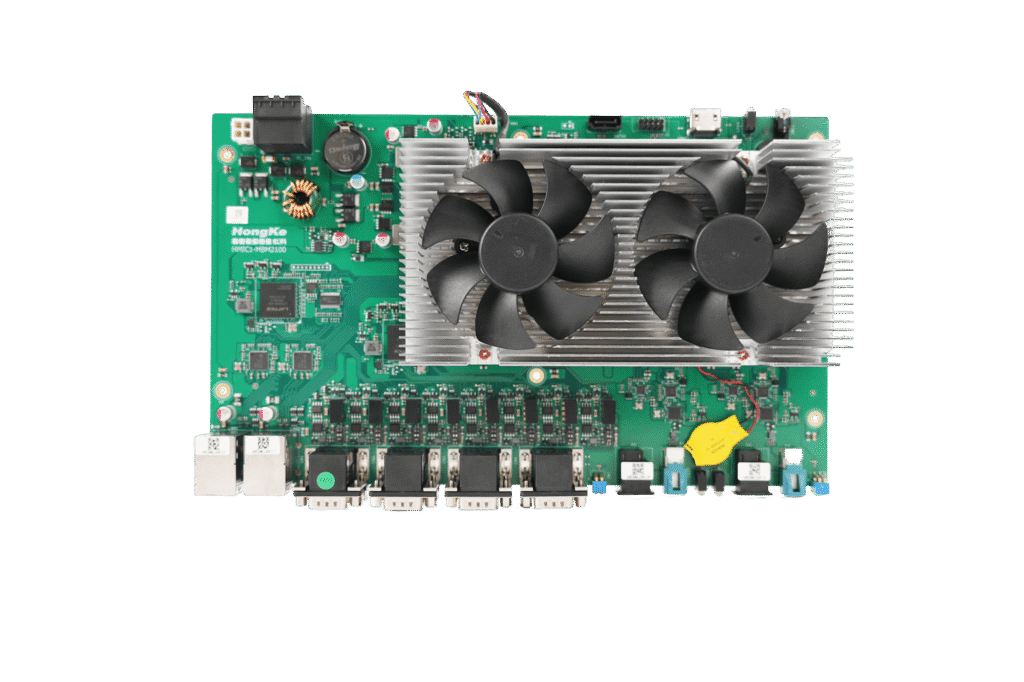

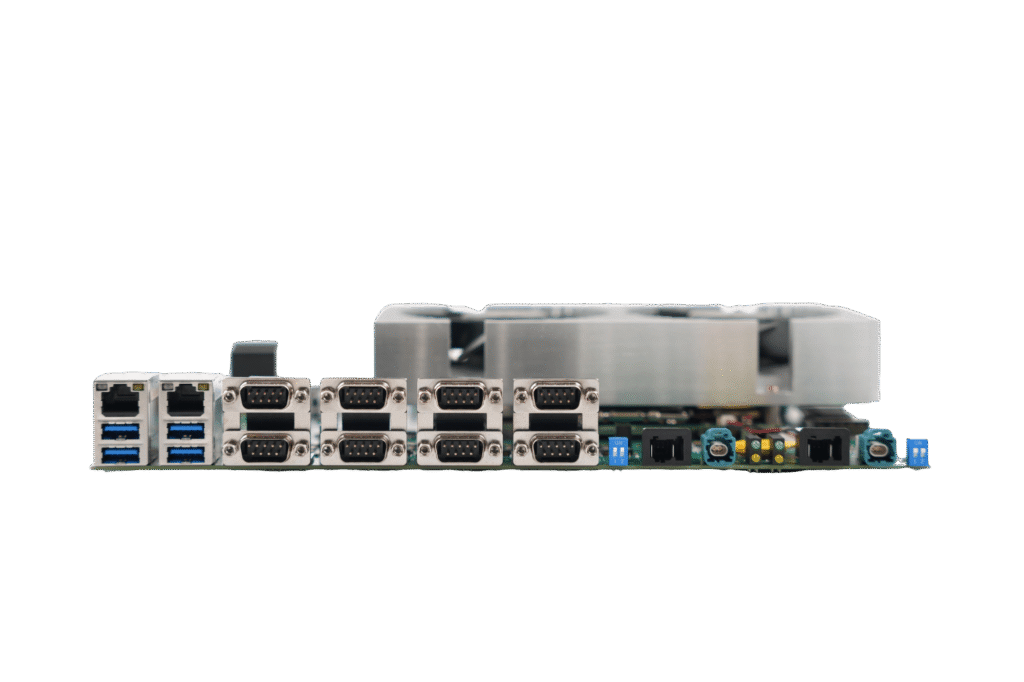

裸板
裸板
裸板

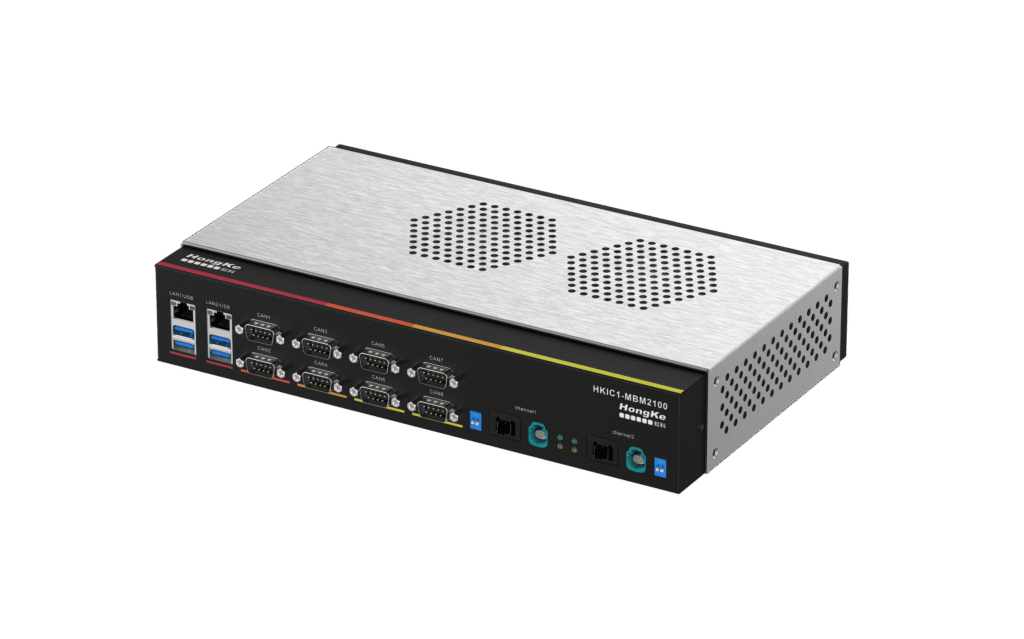

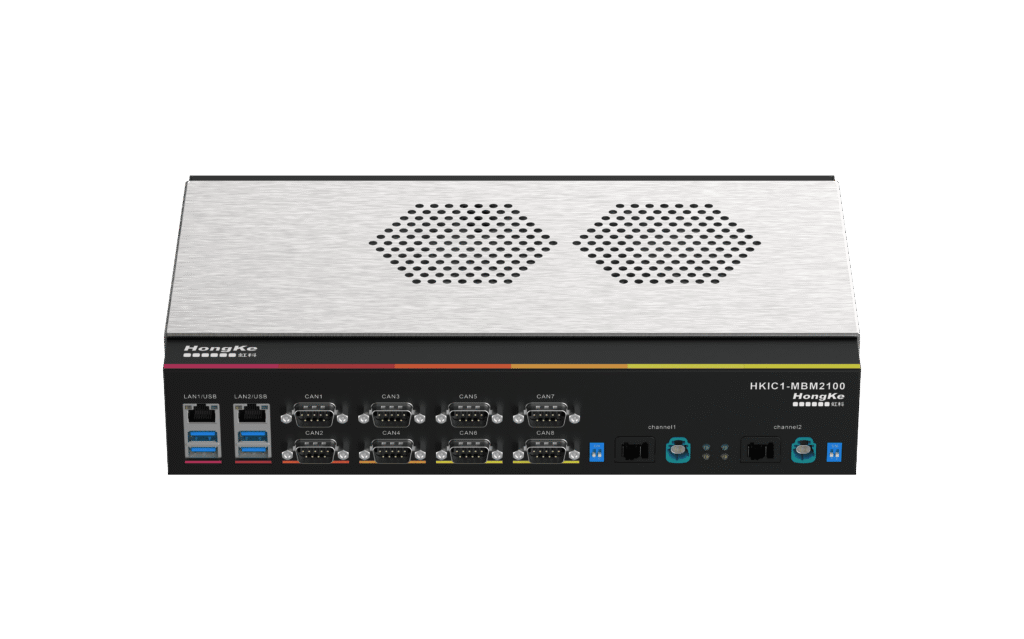

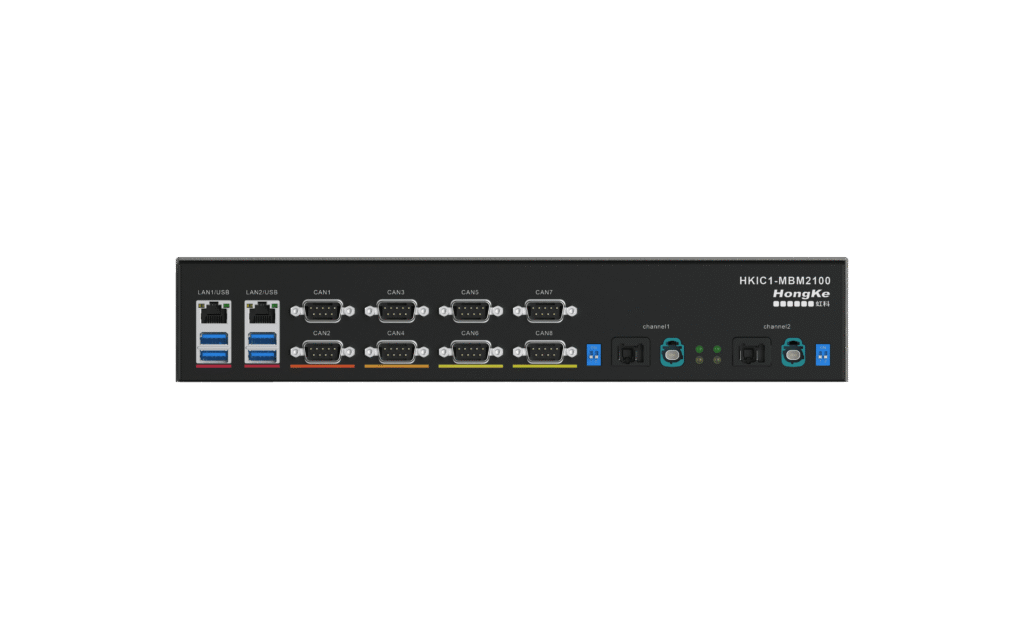

外殼
外殼
外殼
訂購信息:
- 型號：HKIC1-MBM2100
- 包裝清單：主機、电源適配器、用於開發的程式介面 API、PDF 格式的使用手冊（請聯繫虹科）
可選配件：
- HMTD、MATEnet 車載乙太網線纜
- DB9 分線板、CAN 雙絞線
- 散熱器與機箱外殼
虹科車輛網路通訊測試主板（HKIC1-MBM2100）
| 項目 | 規格 |
|---|---|
| 處理器（Processor System） | Intel 第 12 代 i7（可選／可升級） |
| 記憶體（Memory） | 32GB（可選／可升級） |
| 儲存（Storage） | 1TB（可選／可升級） |
| 供電（Power Supply） | 12–13.5V DC |
| 尺寸（Housing Dimension） | (長)300mm × (寬)180mm |
| 工作溫度（Operating Temperature） | 0 °C ~ 60 °C |
| 防護等級（IP Protection Class） | IP20 |
| 功率（Power） | 70W |
虹科車輛網路通訊測試主板（HKIC1-MBM2100）
| 外部接口（REAR I/O） | 通訊接口（COMMUNICATION I/O） |
|---|---|
| 1 x HDMI（用於顯示） | 8 x CAN(FD)（D-Sub，9-pin） |
| 2 x GbE（RJ45，網路連接） | 2 x 1000Base-T1（MATEnet & H-MTD） |
| 4 x USB3.0（5Gbps） |
虹科車輛網路通訊測試主板（HKIC1-MBM2100）
| 元件類別 | 型號／實現方式 |
|---|---|
| CAN(FD) 收發器 | TJA1044GT |
| CAN(FD) 控制器 | FPGA 實現 |
| Base-T1 收發器 | RTL8211FI-CG |
虹科車輛網路通訊測試主板（HKIC1-MBM2100）
| 組件項目 | 版本 |
|---|---|
| 作業系統支援（OS Support） | Windows 8 / 10 / 11 與 Linux |
| HK-View | Version 1.0 |
點擊下載 →《虹科車輛網絡通訊測試主板-用戶手冊-V1.2》
軟體介紹

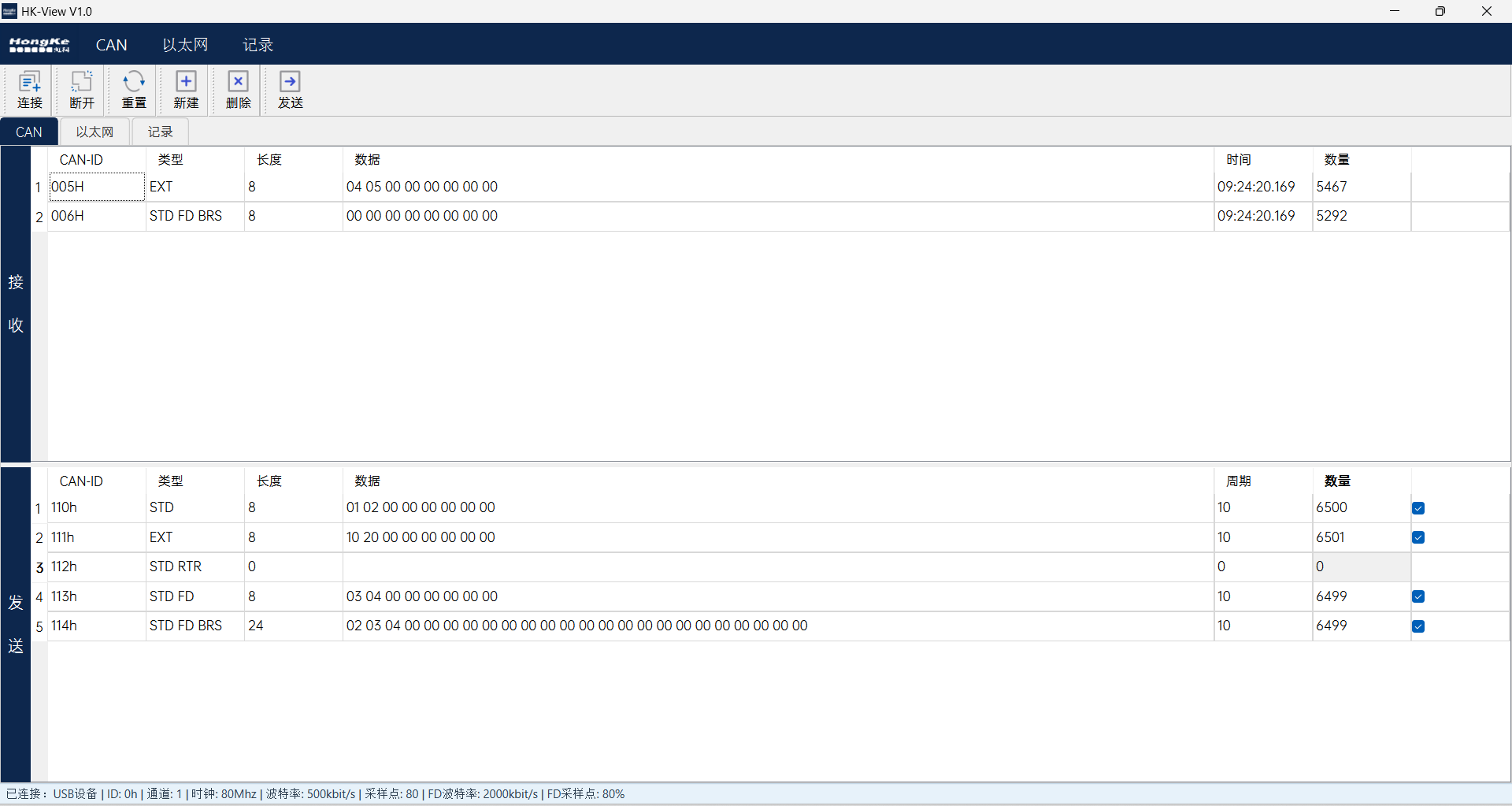

虹科中文版軟體 HK-CoreTest
HK-CoreTest 是一款汽車電子模擬與測試的綜合工具，可用於連接、配置並控制所有虹科硬體（包括車載網路通訊測試主板、PCAN-USB／PCIe 系列、車載乙太網工具等），實現汽車總線的監控、模擬與診斷功能。
基礎功能：
- 支援 CAN／CAN FD、車載乙太網資料處理
- 支援 DBC、ARXML 資料庫
- 實現報文的發送／監控／回放功能
- 支援總線統計與資料記錄
進階功能：
- 支援診斷配置與診斷服務，並可基於 UDS 協議進行 FBL 刷寫，實現自動化診斷功能。
相容於 PCAN 系列軟體（如 PCAN-View、PCAN-Explorer 6 等）及其 API 接口
Windows系統環境
- 支援 PCAN-Basic for Windows：包含實體設備驅動與接口 DLL（動態連結庫），提供 API 接口，支援 C++、C#、C++/CLR、Delphi、VB.NET、Java 及 Python 3.x 語言，並附有對應的標頭檔與範例程式。
- 支援 ISO-TP 標準（ISO 15765-2）、UDS 標準（ISO 14229-1）等 API 實現，支援 C++、C#、C++/CLR、Delphi、VB.NET 與 Python 3.x 等語言，並提供對應的標頭檔與範例程式。
Linux系統環境
- 支援 PCAN-Basic for Linux（32／64 位元），提供 API 接口，支援 C++、C#、C++/CLR、Delphi、VB.NET、Java 與 Python 3.x 等語言，並提供對應的標頭檔與範例程式。
- 支援 SocketCAN。
應用場景

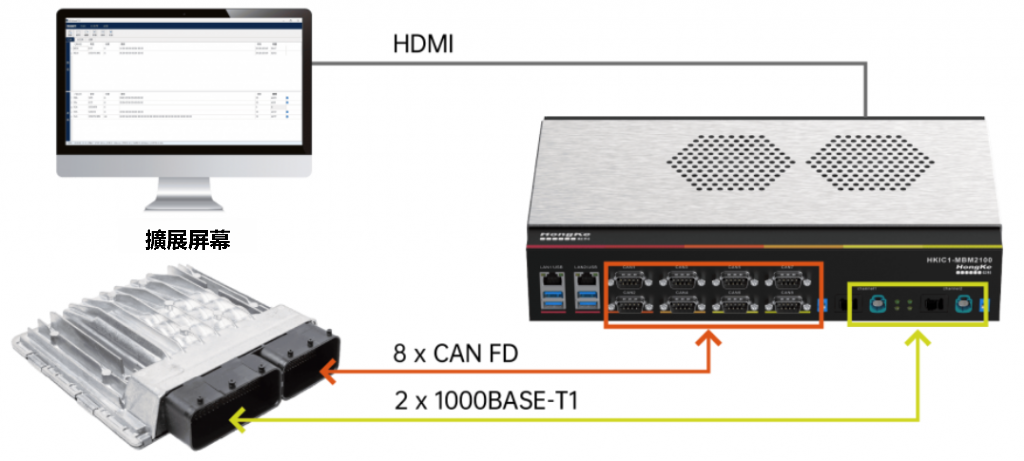

域控制器深度驗證
模擬多 ECU 通訊環境，測試協議相容性與即時性
故障注入 × 容錯測試
模擬總線錯誤、網路延遲與高負載衝擊，驗證控制器的魯棒性
資料全程記錄
完整捕獲測試過程中的報文，支援事後回溯與一致性分析
