【虹科方案】深度解讀 GNSS 模擬中高斯噪聲對定位效果的影響

前言

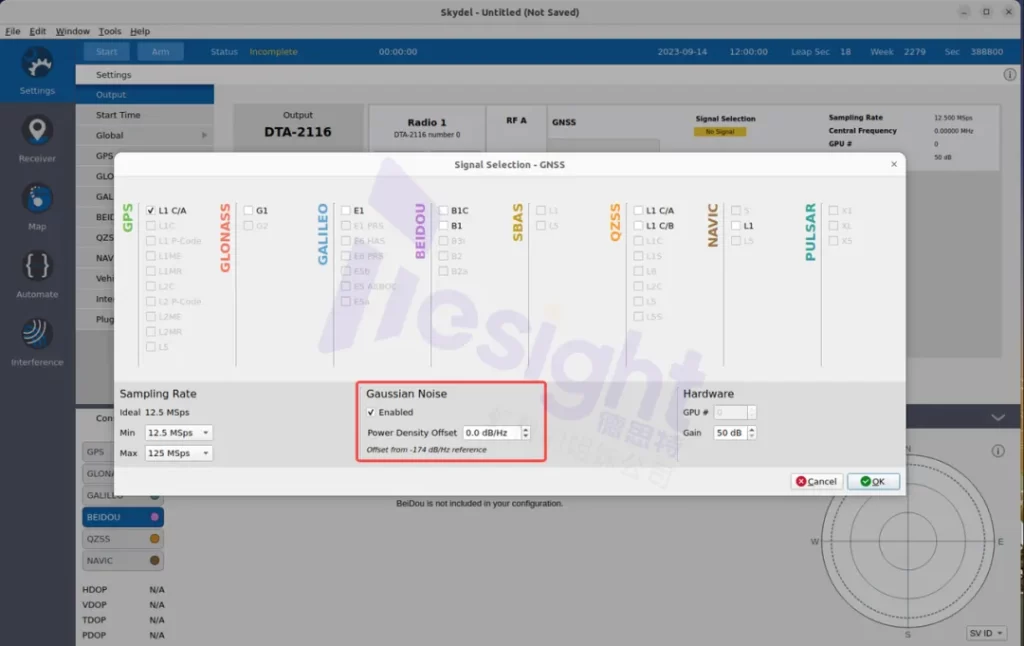

在虹科 GNSS 模擬器的設定介面中，系統提供了「高斯噪聲（Gaussian Noise）」配置選項，允許使用者在設定星座頻點後，依測試需求自由選擇是否啟用高斯噪聲疊加功能。在全球導航衛星系統（GNSS）的射頻模擬測試中，高斯白噪聲（AWGN）通常被視為模擬真實電磁環境的基準配置。然而，工程實踐證明，噪聲對接收機性能的影響並非線性單調關係。

針對此功能的實際應用場景及其對定位結果的影響，我們收到部分使用者反饋與疑問：「為什麼開啟噪聲後定位反而更穩？」「為什麼在弱訊號環境下啟用噪聲會導致丟星？」

因此，本文將深入解析高斯噪聲在 GNSS 模擬中的作用邏輯。

高斯噪聲在 GNSS 模擬中的物理定義與必要性

在理想數學模型中，衛星訊號是完美調制於特定頻率的 BPSK 序列；但在現實物理環境中，訊號不可避免地疊加了熱噪聲。虹科 GNSS 模擬器引入高斯噪聲，主要基於以下兩個必要性：

  1. 物理環境還原（The Physics）：衛星訊號到達地面時功率極低（約 -130dBm），通常淹沒於接收機前端的熱噪聲中。模擬器透過添加 AWGN，可精確控制載噪比（C/N0），建立「數字模擬」與「射頻物理」之間的橋樑。
  2. 接收機算法壓力測試（The Stress Test）：GNSS 接收機的核心能力在於從噪聲中提取有效信號。如果不添加噪聲，測試僅檢驗接收機的「邏輯正確性」（程式是否有 bug）；而加入噪聲後，測試的才是接收機的「訊號處理性能」，包括靈敏度、跟踪精度及環路帶寬設計。

測試實例解析：高斯噪聲對定位結果的影響

在實際測試中，噪聲與定位效果呈現複雜非線性關係，尤其在以下兩種極端場景中顯著。

特殊情況 1：無高斯噪聲測試，定位效果反而較差

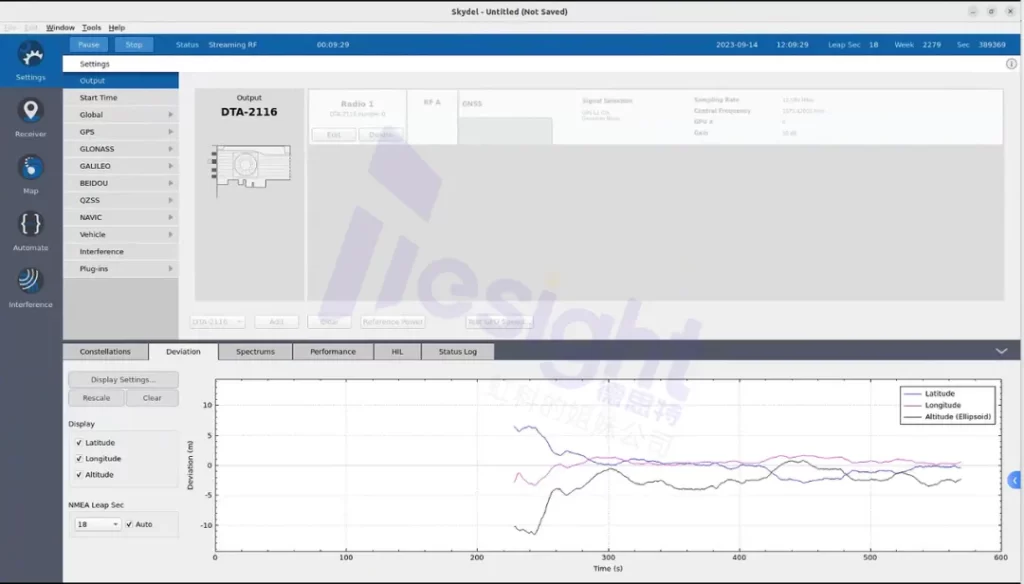

實測場景：選取靜態座標，啟用 GPS L1CA 進行模擬，分別添加/不添加高斯噪聲進行 10–15 分鐘 GNSS 模擬，並連接接收機觀測定位結果。

測試結果::

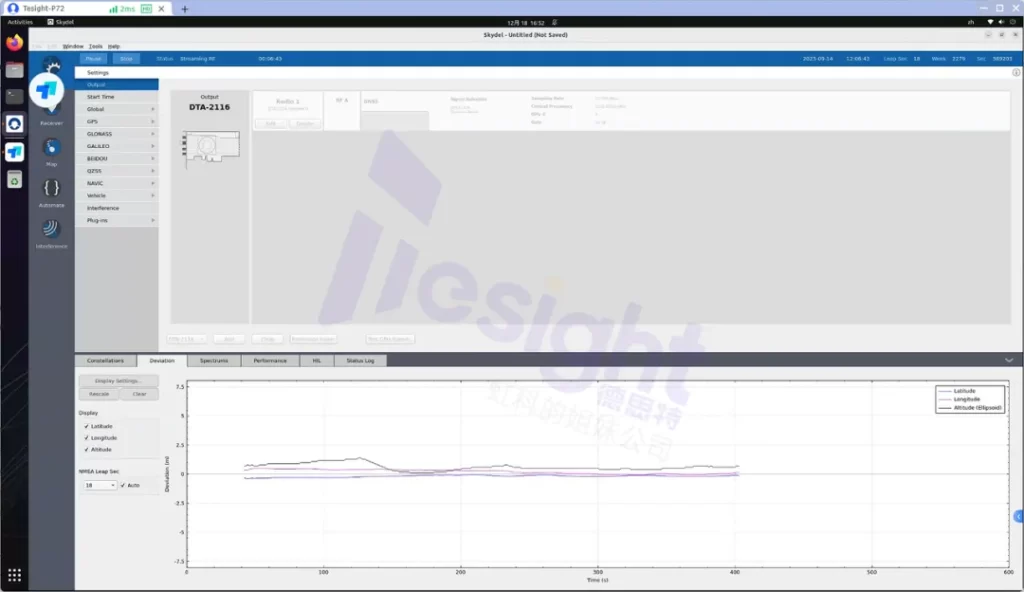

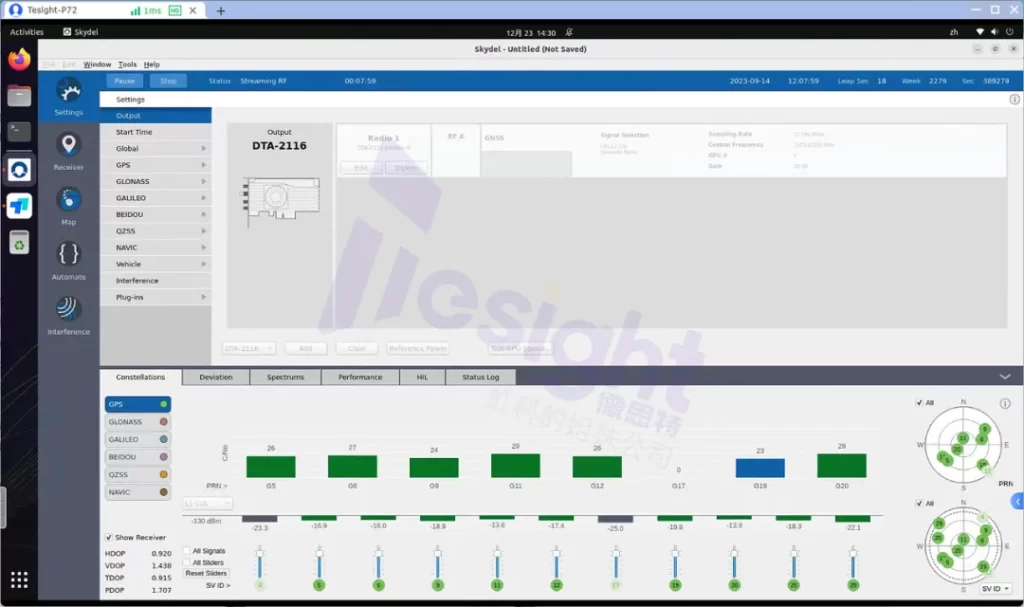

  • 添加高斯噪聲：觀測各衛星信噪比 41–47 dBc，定位結果收斂較慢但無跳變（140 秒），經緯高誤差約 1m，存在輕微抖動
  • 不添加高斯噪聲：觀測各衛星信噪比 45–51 dBc，定位收斂極慢（500 秒），經緯誤差約 2m，高度誤差 10m，軌跡極度平滑幾乎無抖動。

現象分析：在標準信號功率下，關閉模擬器噪聲雖可提升接收機信噪比，但定位收斂時間顯著延長，且高度存在系統性偏差。

原因解析::

  1. 卡爾曼濾波器（KF）的「死鎖」效應
    • KF 依賴觀測噪聲協方差矩陣（R）及預測誤差協方差矩陣（P）計算卡爾曼增益（K）。
    • 當輸入信號完全無噪聲時，觀測值殘差（Innovation）極小，濾波器誤認系統完美，過度減小增益，導致收斂時間延長。
  2. 相關器的「死區」與量化誤差
    • 接收機鑑相器（Discriminator）存在數位量化精度限制。
    • 適量噪聲能產生抖動（Dithering），提升量化解析度；若無噪聲，微小誤差會累積成固定偏差（如高度誤差 10m）。

特殊情況 2：低功率環境下，添加噪聲導致定位誤差增加

實測場景：靜態座標，啟用 GPS L1CA 模擬，外部添加 30dB 衰減，使輸出功率降至約 -140dBm，分別添加/不添加高斯噪聲進行 10–15 分鐘 GNSS 模擬，觀測接收機定位結果。

測試結果::

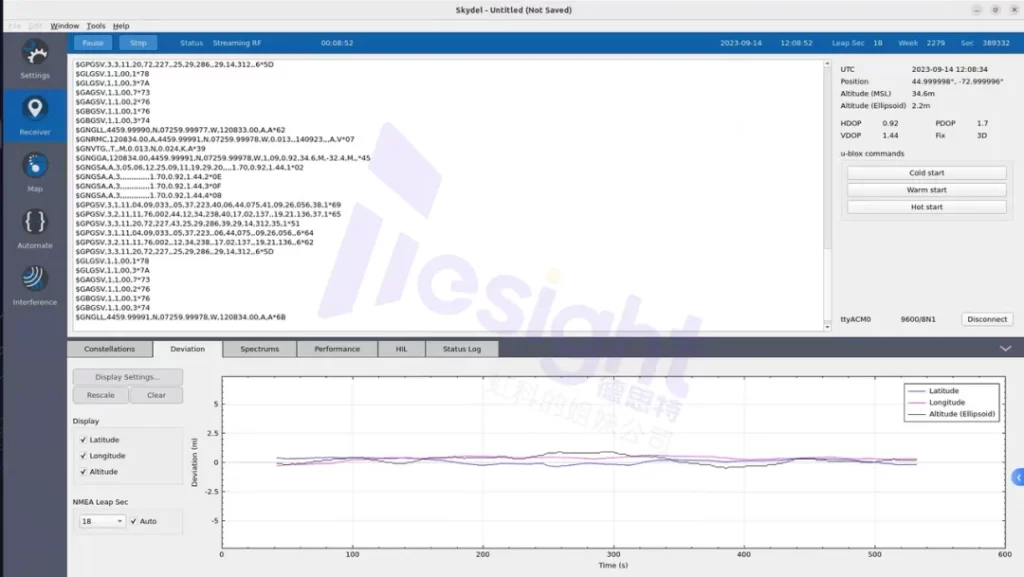

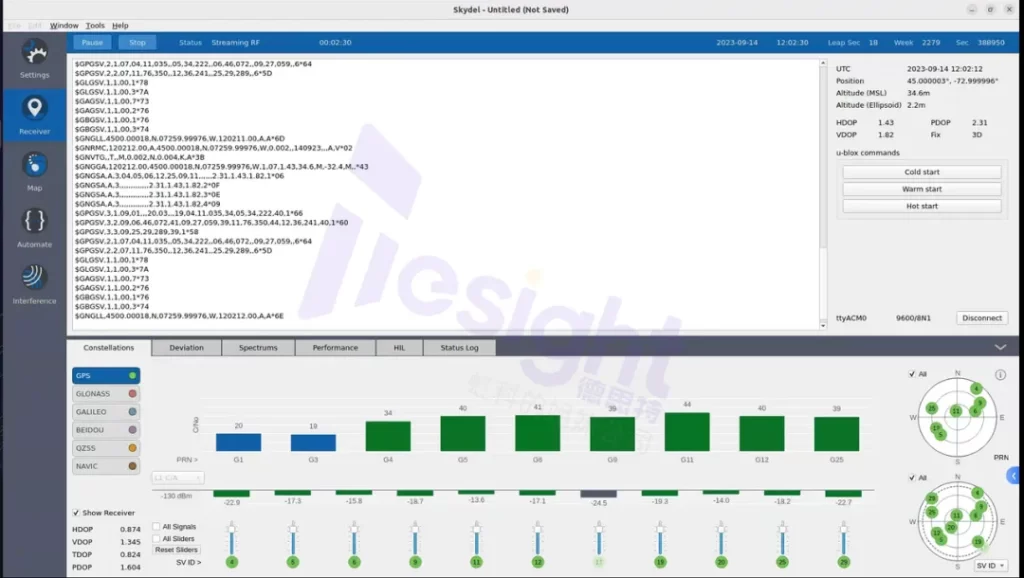

  • 添加高斯噪聲：信噪比 24–30 dBc，定位收斂緩慢（300 秒），經緯誤差 3m，高度誤差 5m，且嚴重抖動。
  • 不添加高斯噪聲：信噪比 34–44 dBc，定位快速收斂（40 秒），經緯高度誤差約 1m，幾乎無抖動。

現象分析：在室內或遮擋環境下，添加高斯噪聲會降低信噪比，導致定位緩慢及誤差增大，功率再低可能造成接收機失鎖。

原因解析::

  1. 信噪比低於香農極限及檢測門檻
    • 若信號本就微弱，噪聲疊加使信噪比過低，C/N0 跌破最小檢測 SNR，定位失準。
  2. 鎖相環（PLL）周期跳變
    • 低載噪比下，高斯噪聲引起相位抖動，超出鑑相器線性範圍，導致頻繁週跳（Cycle Slips），高精度定位觀測值不可用。

實務指南：如何科學設定模擬噪聲

GNSS 模擬應遵循「分級測試」原則：

  1. 算法驗證級（Logic Verification）
    • 設定：關閉高斯噪聲
    • 目的：檢查程式邏輯、星歷解算及座標系轉換正確性，不關注定位精度。
  2. 性能評估級（Performance Benchmark）
    • 設定：啟用高斯噪聲，校準 C/N0 至標準值（建議 C/N0=44dB-Hz，即 Skydel 介面 -174dB/Hz）
    • 目的：模擬真實露天環境，RMS、CEP、TTFF 作為接收機性能驗收標準。
    • 注意：在標準化測試（如 GB/T-45086.1）中，一般不啟用高斯噪聲，避免影響射頻功率測量精度。
  3. 極限壓力級（Stress Testing）
    • 設定：降低信號功率或增加噪聲密度
    • 目的：測試接收機極限，繪製 C/N0 與定位誤差曲線，找出失鎖臨界值（Sensitivity Threshold）。

前瞻建議

隨著 GNSS 技術演進，單純 AWGN 模擬已難滿足高端測試需求，未來應重點關注：

  • 從 AWGN 到有色噪聲：真實環境噪聲非全白，含多徑或電磁干擾成分，應引入相關噪聲模型測試卡爾曼濾波器魯棒性。
  • AI 降噪算法測試：深度學習提高接收機對非高斯噪聲的處理能力，測試需建立非典型噪聲庫，評估 AI 模型泛化能力。
