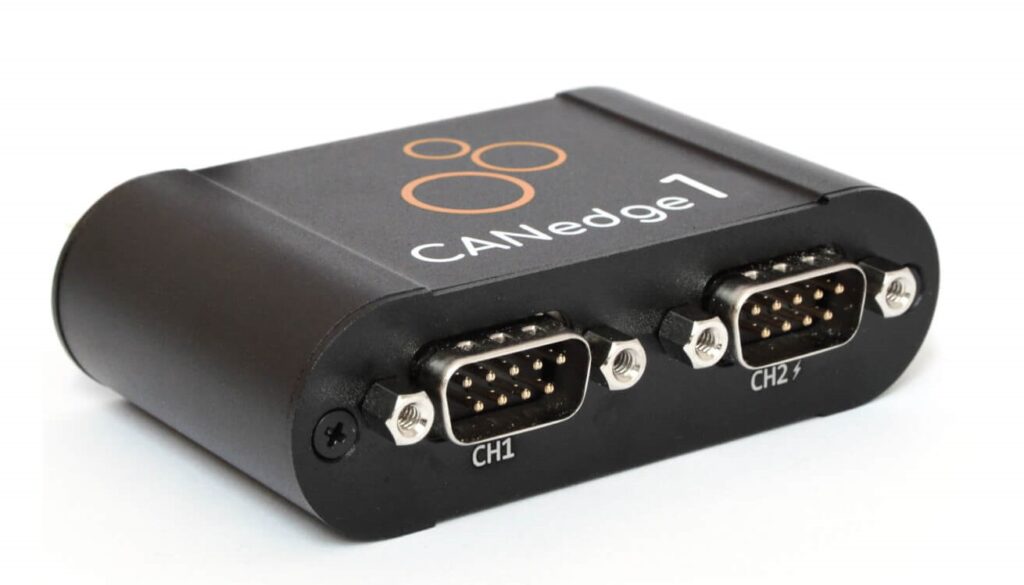

CANedge1
2 路 CAN FD / LIN 數據記錄儀（SD + RTC）
CANedge1
2 路 CAN FD / LIN 數據記錄儀（SD + RTC）
即插即用的 2 路 CAN / LIN 記錄儀，可將帶有時間戳的 CAN 數據（CAN 2.0 / CAN FD）記錄至可拆卸的 8–32GB 工業級 SD 卡中。
使用方式簡單：只需透過 CAN 連接器為設備供電，即可開始記錄原始數據。完成後提取數據，並使用 100% 免費的開源 MDF4 軟件 / API 工具進行處理，將其轉換為您熟悉的日誌檔案格式（如 Vector ASC、PEAK TRC、CSV 等）。
CANedge1 是長時間記錄 CAN / LIN 系統數據的理想選擇——例如應用於 OEM 研發、診斷或其他合法用途。
產品主要特點
即插即用
接上設備即可開始記錄數據
獨立設備
透過 CAN 連接器供電
專業規格
可拆卸 8–32 GB 工業級 SD 卡
2 路 CAN FD / LIN
零數據丟失
50 μs RTC
體積小巧
尺寸僅 8 × 5 × 2 cm，重量約 100 g
鋁製外殼
4 個 LED 指示燈
可配置 CH2 5V 斷電
可配置
可設定過濾器
傳送列表觸發器
循環記錄、靜默模式
安全與高效
工業級 SD 卡
支援 GDPR / CCPA 數據加密
數據壓縮
互操作性
可將 MDF4 轉換為 CSV、ASC、TRC 等格式
免費開源 GUI / API 工具
功能
技術參數
使用案例
功能
極低成本的專業級 CAN 記錄儀
CANedge1 結合創新設計、先進元件與極具競爭力的成本優勢。
- 2 路高速 CAN / LIN（包括 CAN FD）通道
- 可拆卸 8–32 GB 工業級 SD 卡（可儲存數月數據）
- 二進位 MDF4 日誌檔格式（支援廣泛工具）
- 進階報文過濾與傳輸功能
- 可依據 CAN ID 與數據位元組觸發啟動／停止記錄
- 靜默模式、鮑率自動偵測、循環記錄
- 數據壓縮與加密（如符合 GDPR、CCPA 要求）
- 快速啟動時間
- 支援運行期間安全斷開連接
開源軟件/API
CANedge 的所有軟件 / API 均為 100% 免費且開源。
數據以流行的 MDF4 標準格式儲存，實現跨 CAN 工具與自訂系統的互操作性。
格式轉換：簡易 MDF4 轉換器可將數據轉換為例如 CSV、ASC（Vector）、TRC（PEAK）等格式，方便您使用熟悉的工具進行分析。
數據處理：asammdf 圖形介面可協助處理數據，包括 DBC 轉換（J1939、OBD2 等）及信號圖形顯示（Windows / Linux）。
- 透過 DBC 將數據轉換為物理值（包括 J1939、OBD2）
- 輕鬆建立進階圖形圖表
- 支援數據重新取樣或合併
- 提供 Windows / Linux GUI 可執行檔（無需安裝）
- 強大的 Python API 支援大數據自動化處理
自動化：易於使用的 Python API 讓您可自動化處理大量數據（包括 GitHub 上的 quickstart 函式庫）。
技術參數
一般規格
| 項目 | 規格說明 |
|---|---|
| 功能性 | 具備 SD 卡與 2×CAN / LIN 通道（含 CAN FD）的獨立數據記錄儀 |
| 韌體 | 支援免費韌體更新 |
| 配置 | 基於開源 JSON Schema 的配置檔 |
| 軟件 | 免費開源配置工具（離線 / 在線） |
| 數據處理 | 免費 asammdf GUI / API（支援 DBC 轉換與圖形顯示） |
| 格式轉換 | 免費 C++ MDF4 轉換器（CSV / ASC / PCAP） |
| 認證 | CE、FCC、IC、RoHS |
| 測試標準 | ISO 7637-2（TÜV SÜD 驗證） |
| 保固 | 1 年 |
| 產地 | 丹麥 |
CAN 總線規格
| 項目 | 規格說明 |
|---|---|
| 通道 | 2 × CAN / CAN FD |
| 標準 | ISO 11898（1 Mbit/s）、ISO & Bosch CAN FD（5 Mbit/s） |
| 協議 | J1939、FMS、CANopen、NMEA 2000、OBD2 等 |
| ID | CAN 2.0A（11 位）、2.0B（29 位） |
| 波特率 | 自動偵測或手動設定 |
| 重傳 | 可配置重傳機制 |
| ESD 保護 | ±16 kV HBM、±15 kV IEC |
| 總線保護 | ±70V 總線故障保護 |
| 共模輸入 | ±30V |
| TXD 保護 | 主導超時保護 |
LIN 總線規格
| 項目 | 規格說明 |
|---|---|
| 通道 | 2 × LIN（從站） |
| 標準 | LIN 2.0（最高 20 Kbit/s） |
| ESD 保護 | ±8 kV HBM、±1.5 kV CDM |
| 總線保護 | ±58V |
| TXD 保護 | 主導超時保護 |
數據記錄功能
| 項目 | 規格說明 |
|---|---|
| SD 卡 | 8GB Class 10 microSD（可選 32GB） |
| 讀取速度 | 最高 80 MB/s |
| 並行記錄 | 2×CAN + 2×LIN |
| 時間戳解析度 | 50 微秒 |
| RTC | 支援本地時區（預設 UTC） |
| 檔案格式 | 二進位 MDF4 |
| 格式轉換 | CSV、ASC、pandas、MATLAB 等 |
| 數據壓縮 | 可減少 50–80% |
| 靜默模式 | 僅接收 / 監視模式 |
| 過濾器 | 每通道 128 / 64 ID |
| 傳送列表 | 單次 / 週期性發送 |
| 循環記錄 | SD 滿自動覆蓋 |
| 高級觸發 | 基於 CAN ID / 數據值 |
| 心跳 | 支援設備狀態回報 |
| 檔案分割 | 1–512 MB 或 0–86400 秒 |
| 數據加密 | 支援（GDPR / CCPA） |
| 斷電保護 | 100% 斷電安全 |
供電規格
| 項目 | 規格說明 |
|---|---|
| 輸入電壓 | 7V – 32V DC（透過 DB9） |
| 功耗 | 約 1W |
| 電源保護 | 反向電壓保護、瞬態電壓保護 |
機械規格
| 項目 | 規格說明 |
|---|---|
| 外殼 | 鋁製外殼 |
| 尺寸 | 52.5 × 81.4 × 24.5 mm |
| 重量 | 約 100g |
| 連接器 | 2 × DB9（支援 OBD2 / J1939） |
| 5V 輸出 | 通道 2 可提供 5V |
| LED | 4 個（電源 / CH1 / CH2 / 記憶體） |
| 工作溫度 | -25°C 至 +70°C |
| 防護等級 | IP40 |
使用案例
汽車「黑盒子」
需要長期監控您的車隊數據？CANedge1 是長時間記錄車隊數據的理想選擇，適用於乘用車（透過 OBD2）及重型卡車（透過 J1939）。透過進階過濾功能、數據壓縮與循環記錄機制，您可實現長達數年數據存儲，例如用於保修紀錄、法律存證或車隊優化分析。
識別偶發問題
需要排查不定期發生但影響重大的故障？若設備存在偶發性異常，CANedge1 可作為長期診斷工具。只需將設備連接至系統並保持運行，即可持續記錄。當問題發生後，您可提取原始數據，透過 DBC 轉換並繪製圖表，快速完成故障定位與分析。
車載遠程信息處理
需要即時監控並優化車隊運營？在行駛過程中，CANedge2 可透過 3G / 4G 熱點（可由 DB9-USB 適配器供電）上傳數據。此外，當車輛定期返回車庫時，也可透過車庫 WiFi 自動同步數據。適用於：OBD2 數據記錄、卡車車隊管理、預測性維護、行車行為分析。
倉庫車隊管理
需要監控倉庫內的 AGV / 叉車車隊？對於現場管理者或 OEM 廠商，CANedge2 可從 AGV 或叉車收集運行數據，用於優化電池管理與運營效率。設備具備強大的 WiFi 覆蓋能力，可支援多個接入點切換，並將數據儲存至本地、私有或雲端伺服器。
常見問題
原始 MDF4 日誌檔大小取決於應用類型。在未進行任何配置優化的情況下，原始 CAN 總線日誌檔平均約為 50–80 MB / 小時。使用 8 GB SD 卡 時，CANedge 約可連續記錄 160 小時（約 6.5 天）。
不過，CANedge 支援多種優化配置，可大幅降低數據量：
- 壓縮功能：啟用後可減少 50–80% 數據大小
- 過濾器：可指定接受或拒絕特定 CAN ID（支援範圍與遮罩）
- 預分頻器：可依計數、週期或數據變化進行記錄（例如每 500 ms 記錄一次，或僅在數據變化時記錄）
- 控制信號：基於 CAN ID 或數據模式自動啟動 / 停止記錄
經優化後，多數使用者實際數據量約為 1–5 MB / 小時。
| SD 卡容量 | 可記錄時間 | 約等於 |
|---|---|---|
| 8 GB | 1500–8000 小時 | 約 2–12 個月 |
| 32 GB | 6000–32000 小時 | 約 8–48 個月 |
若 SD 卡已滿，啟用 循環記錄模式後，設備將自動刪除最舊日誌並持續記錄。
是的。CANedge1 可記錄來自任何高速 CAN 總線（ISO 11898-2）的原始數據，包括：
- 汽車、卡車、拖拉機、叉車、公車、摩托車、電動車
- 生產機械、EV 電池 / BMS
- 多數飛機與船舶
支援協議包括：SAE J1939、CANopen、NMEA 2000、FMS、OBD2 等。
關於 OBD2：CANedge1 可定期傳輸最多 32 條自定義 CAN 訊息，因此可作為 OBD2 數據記錄儀。請確認您的車輛使用 CAN 作為 OBD2 通訊基礎（例如 2008 年後美國生產車輛）。不同車輛支援的 OBD2 參數數量不同，僅可記錄車輛支援的數據。
- 將設備連接至 CAN 總線（可使用 DB9 適配線）
- 設備上電，自動偵測波特率並開始記錄
- 斷開設備，取出 SD 卡（可透過 SD 轉接器插入 PC）
- 使用 asammdf GUI / API 開啟日誌並進行 DBC 轉換或匯出
- 或將 MDF4 檔案拖放至轉換工具轉為 CSV
- 專業級 CAN 記錄規格
- 成本僅為市場同級產品約 30%
- 開箱即用，無需配置即可開始記錄
- 使用非專有格式：
- 配置檔：JSON
- 日誌檔：ASAM MDF4
- 高互操作性，支援多種第三方工具
- 提供免費開源工具（asammdf GUI / API）
- 提供簡易轉換工具（CSV / ASC / TRC）
可以。您可於購買時選擇經測試的 32GB SD 卡，也可自行購買 SD 卡（建議先測試性能與穩定性）。
CANedge1 無內建 GPS，但可透過模組方式擴充。
- 第二通道可為 1–3 個外部模組提供 5V 電源
- 可透過第一通道供電
- 第二通道連接 GPS-to-CAN 模組
- GPS 數據將直接記錄至 SD 卡（可設定為靜默模式）
同時仍可透過另一通道記錄其他 CAN 數據。
