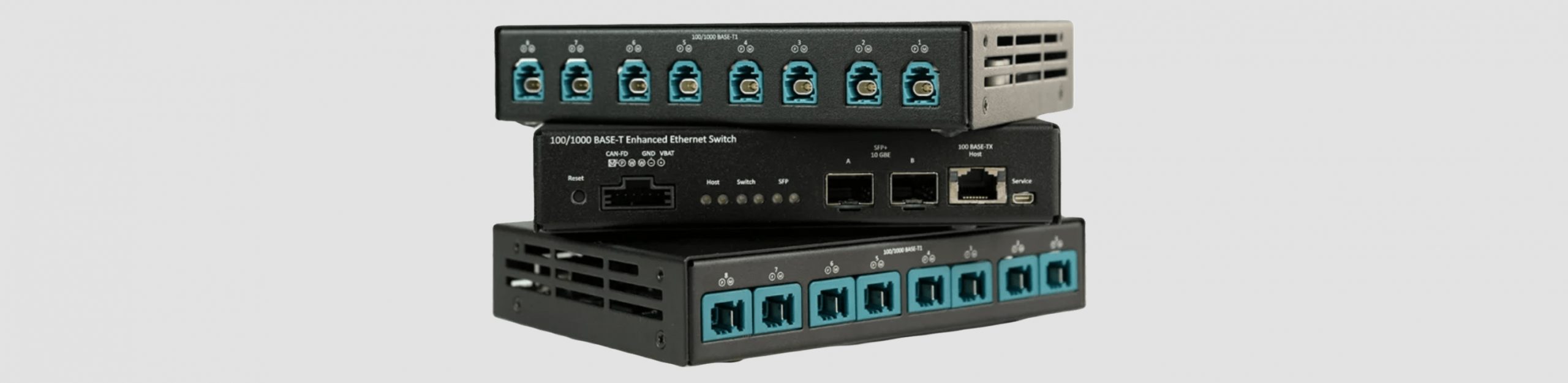

Enhanced Ethernet Switch MATEnet Connector
百兆/千兆車載以太網交換機 MATEnet 連接器
虹科Technica 1000BASE-T1 交換機：Enhanced Ethernet Switch MATEnet Connector——是一款用於測試和分析車載網絡的汽車以太網千兆 AVB 交換機
Previous
Next
功能概述
多個千兆以太網端口，支持MACSEC功能
輕松實現對數據流的過濾和控制、為用例配置設備
- 增強型以太網交換機 (EES) MATEnet 是一款具有強大 AVB/TSN 功能的汽車以太網交換機，允許用戶通過 SFP+ 連接器連接多達 8 個千兆以太網端口和 2 個 1Gb/10Gb端口。
- 它是Media Gateway的繼任者。
- 它可以使用單標記 VLAN (802.1q) 和雙標記 VLAN (802.1q-in-q) 建立虛擬點對點連接，從而實現對數據流的過濾和控制。每個端口都提供 8 級服務質量 (QoS) 等級和高級流量過濾功能，具有入口和出口規則，可確保對接收到的數據進行優先級排序、資源預留和控制機制。
- 通過內部配置網站，用戶可以輕松地為他們的用例配置設備，抽象出覆雜的底層交換機硬件。這包括：VLAN、端口鏡像、轉發或過濾、通過 TCAM 規則進行深度檢查、端口分段以及第 2 層交換機提供的許多其他功能。
具有強大的定制可能性
- 增強型以太網交換機為時間同步提供可靠的 gPTP/802.1AS 汽車配置文件堆棧，允許強大的定制可能性以適應任何客戶用例。我們的產品還具有音頻視頻橋接 (AVB) 功能，可以靜態配置流預留和整形功能 (802.1Qav)。
- 增強型以太網交換機還準備好支持其他 TSN 功能：802.1Qav、Qci、Qbv 和 Qbu。如果需要，可以支持客戶特定的用例。如需更多信息，請聯系虹科銷售團隊
提供喚醒和睡眠功能
- 該產品還提供喚醒和睡眠功能。
- 通過配置網站，EES 支持 Marvell 88Q2112 A2 PHY 的“IEEE 模式”以及“Legacy 模式”。有關詳細的技術說明，請查看增強型以太網交換機的用戶手冊。
EES MATENET 是一款支持支持AVB/TSN的1000BASE-T1車載以太網交換機， 允許用戶通過 SFP+ 連接器連接多達 8 個千兆汽車以太網端口和 2 個高達 1GB/10GB 的端口， 可用於實現VLAN、端口鏡像、路由轉發或過濾等功能
規格參數
產品型號
規格參數
- 8 個 100/1000BASE-T1 H-MTD 端口
- 2 個用於記錄數據輸出的 SFP+ 端口（每個端口高達 10Gps）
- 1x 100BASE-T 快速以太網端口用於配置
- 通過網絡服務器和遠程配置消息輕松配置
- 配置的導入和導出
- 喚醒/睡眠功能
- 可以通過按鈕重置為默認設置
- 汽車以太網變體支持雙速 100/1000BASE-T1
- 時間同步：802.1AS 汽車配置文件 (gPTP) 支持
- 以下 TSN 功能的個別用例作為按需支持：802.1Qav、Qci、Qbv、Qbu（請咨詢我們的技術銷售團隊）
- 擴展電壓範圍：兼容 12 至 24 伏汽車電池電壓系統
- 擴展工作溫度範圍：-40ºC 至 +85ºC
- 堅固的鋼制外殼
- 尺寸：164x120x35 毫米
產品型號
- 帶有 8 個 MATEnet 連接器的 EES ：HK-TE-2000
- 帶有 8 個 H-MTD 連接器的 EES ：HK-TE-2001
- 帶有 8 個 RJ-45 連接器的 EES ：HK-TE-2002
- 具有 8 個 H-MTD 連接器和 MACsec 支持的 EES ：HK-TE-2004
配件套裝方案
千兆車載以太網交換機 MATEnet接口
- MQS連接器（6個PIN*1個）
- MATENET線纜組（4條，標準長度1m與端口）
- 10GBASE-T SFP+模塊（1個）
- 紅黑雙絞線（1對）
配件套裝價格請咨詢虹科銷售人員
- MQS連接器（6個PIN*1個）
- MATENET線纜組（4條，
- 標準長度1m與端口）
10GBASE-T SFP+模塊（1個） - 紅黑/白綠雙絞線（2對）
- 標準千兆網線（1m*1條）
- 標準萬兆網線（1m*1條）
配件套裝價格請咨詢虹科銷售人員
- MQS連接器（6個PIN*1個）
- MATENET線纜組（4條，
- 標準長度1m與端口）
- 10GBASE-T SFP+模塊（2個）
- 紅黑/白綠雙絞線（2對）
- 標準千兆網線（1m*1條）
- 標準萬兆網線（1m*2條）
- 紅黑香蕉頭
- MOS插頭（10個）
配件套裝價格請咨詢虹科銷售人員
- MQS連接器（6個PIN*1個）
- MATENET轉HMTD線纜組（4條，定制長度與端口）
- MATENET線纜組（4條，定制長度與端口）
- 10GBASE-T SFP+模塊（2個）
- 紅黑/白綠雙絞線（2對）
- 標準千兆網線（1條，定制長度）
- 標準萬兆網線（2條，定制長度）
- 紅黑香蕉頭
- MOS插頭（10個）
- 便捷12v移動電池
配件套裝價格請咨詢虹科銷售人員
