即插即用型 車載通訊介面

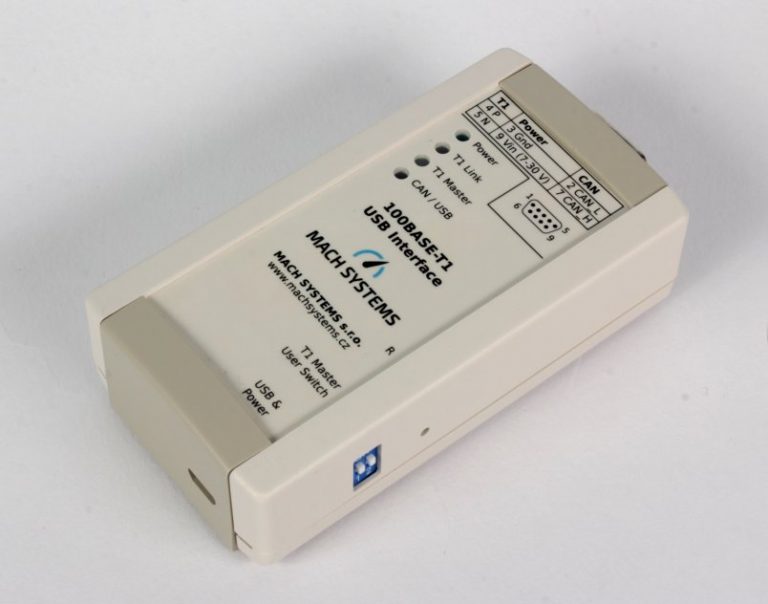

虹科 100BASE-T1
USB 介面
本裝置可將 100BASE-T1 網絡連接至任何配備 USB 埠的電腦。裝置接入 USB 埠後，可作乙太網介面使用。無需額外安裝板載網卡，用戶可透過此介面將配備 OABR 埠的車載乙太網裝置（如鏡頭或 ECU）直接連接至任何 PC 裝置。
- 雙重功能整合：可同時用作 100BASE-T1 轉 USB 網卡及 USB-CAN 介面。
- 即插即用與靈活配置：採用 USB 供電即插即用，主／從模式可透過開關或編程設定。
- 內置進階診斷工具：支援 T1 纜線媒介測試與測試模式生成，方便除錯及排除故障。
- 提供免費配置軟件：免費提供專用 PC 程式，可顯示狀態、訊號質素並配置參數。
功能概述

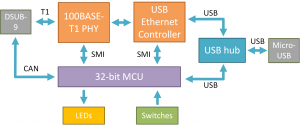

本介面可建立非屏蔽雙絞線 IEEE 100BASE-T1（符合 IEEE 802.3bw 標準）埠與 USB-LAN 埠之間的點對點鏈路。本裝置亦可同時作為網絡介面卡運作，用於配置 IP 地址、子網掩碼等網絡適配器參數。本轉換器配備 1 個 DSUB9 介面（BroadR-Reach、CAN 總線）與 1 個 Micro-USB 連接器。OABR 通道的主／從配置可透過開關按鈕或編程方式設定。此外，本裝置亦可同時用作 USB-CAN 介面。
用戶可透過 CAN 總線或 USB 虛擬串列埠，存取 100BASE-T1 收發器（PHY）的 SMI 暫存器。此功能支援評估訊號強度、檢測 T1 埠極性、執行 BroadR-Reach 媒介測試以診斷纜線故障、微調 PHY 參數，以及對暫存器執行通用讀寫操作。
按此查看原圖
產品詳情
- 產品特性
- 100BASE-T1（IEEE 802.3bw）轉 USB-LAN 介面
- 可作 USB 2.0 網絡適配卡使用
- 可透過板載 DIP 開關或編程方式配置主／從模式
- 可同時用作 USB-CAN 介面
- USB 供電
- 4 個狀態指示燈
- DSUB9 連接器（支援 T1 與 CAN 總線）
- Micro-USB 埠（支援 USB 2.0）
- 可對 OABR 從模式進行自動極性檢測
- T1 纜線媒介測試——可檢測短路、斷路及阻抗不匹配等情況
- 支援 100BASE-T1 測試模式生成
- 支援桌面安裝或 DIN 導軌安裝
- 可透過 USB 虛擬串列埠（CDC）與 CAN 總線進行配置與診斷
- 其他功能
USB-CAN 介面功能
本裝置可同時用作 USB-CAN 介面。借助開放式通訊協定，用戶可透過 USB 虛擬串列埠（VCP）實現 CAN 數據幀的收發。
免費 PC 應用程式
虹科免費提供專用 PC 應用程式，可用於讀取 100BASE-T1 USB 介面的狀態資訊。將適配器插入電腦 USB 埠後，該 PC 工具將顯示介面埠狀態、訊號質素及 T1 纜線測試結果，適用於診斷與測試場景。該工具亦可進行 T1 埠的主／從模式配置。
訂購資訊
| 產品編號 (P/N) | 產品描述 |
| HKIC-100BASE-T1-USB | 100BASE-T1 USB 介面 |
相關產品推薦

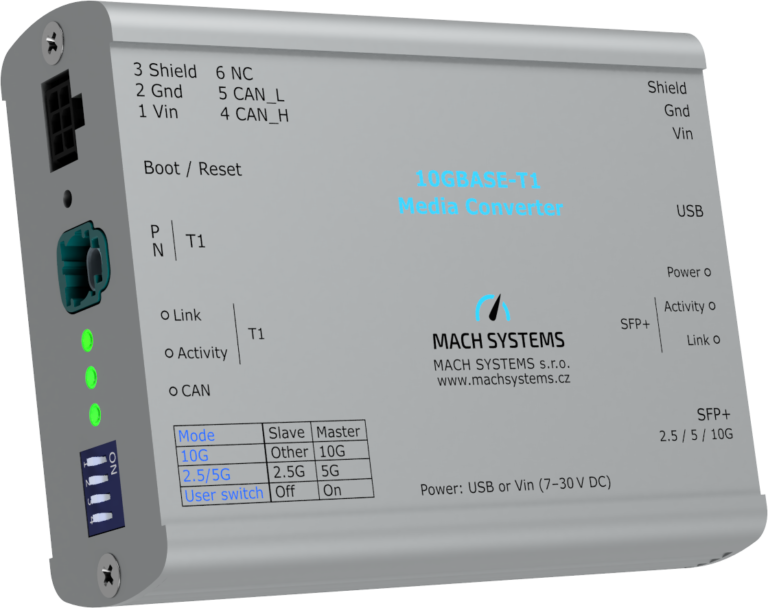

10GBASE-T1 媒體轉換器
多速率車載乙太網轉換器，實現車載 MultiGig-T1 網絡與標準 SFP+ 銅纜或光纖網絡之間的雙向物理層轉換。

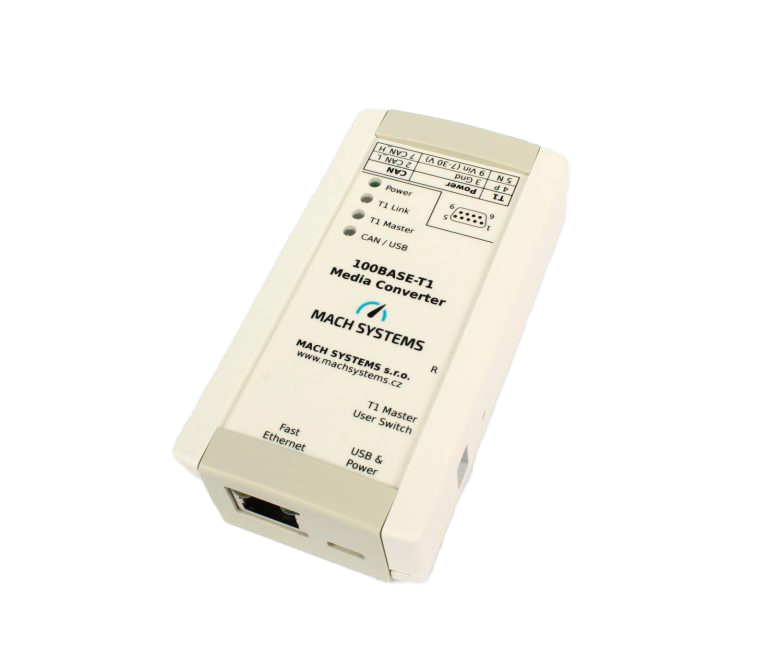

100BASE-T1 媒體轉換器
100BASE-T1（OABR）與 100BASE-TX（快速乙太網）之間的雙向物理層轉換器。
SENT 總線網關
配備兩個雙向 SENT 通道、兩個模擬輸出通道及一個 RS-232 或 CAN 總線介面，適用於 SENT 通訊監控與模擬等應用。

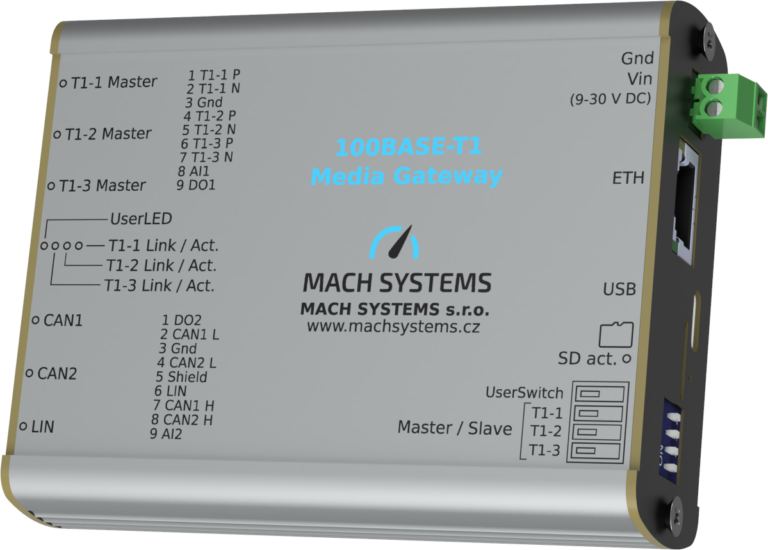

100BASE-T1 媒體網關
