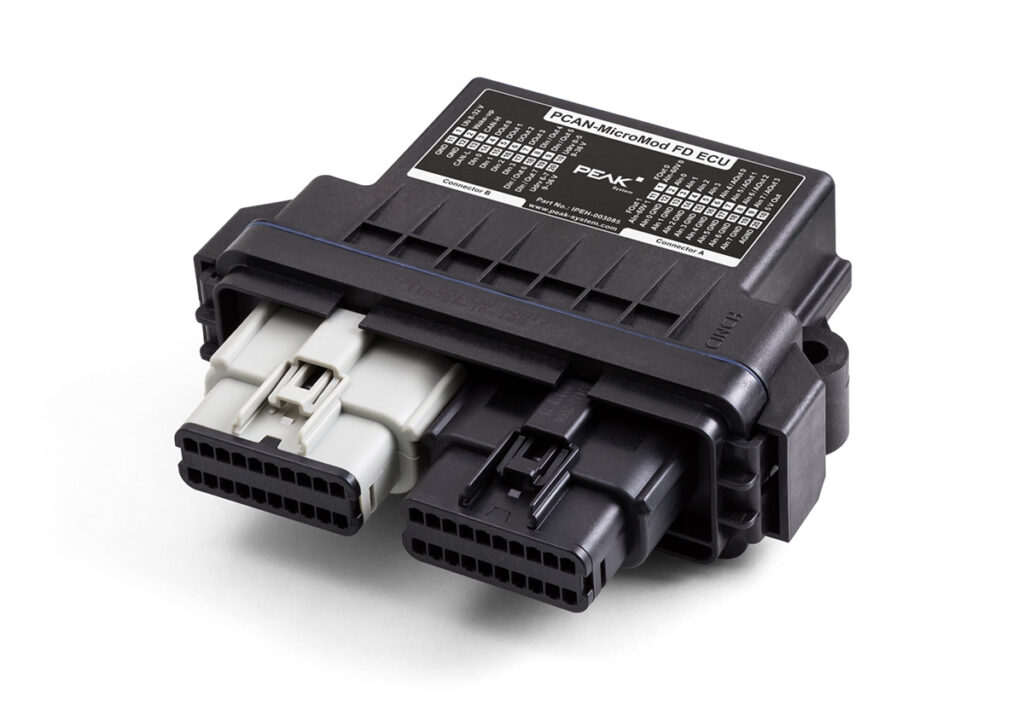

PCAN-MicroMod FD ECU
PCAN-MicroMod FD ECU
具備 I/O 及 CAN FD 連接功能的通用、可配置控制單元
PCAN-MicroMod FD ECU 是一款專為汽車應用中整合定制組件而設計的通用控制單元。該產品提供 CAN FD 連接以及模擬與數位 I/O 的混合介面。憑藉其堅固外殼與兩組汽車專用連接器，專為惡劣環境下的商用及重型車輛應用而設計。
- PCAN-MicroMod FD 系列產品可透過免費的 Windows® 軟體進行配置
- 除提供 I/O 與 CAN ID 的簡易映射外，更備有用於數據處理的功能塊
- 於電腦建立配置後，可經由 CAN 總線傳輸至 PCAN-MicroMod FD 並作為獨立 CAN 節點運行
- PCAN-MicroMod FD ECU 已通過測試並獲得 ECE E1 型式認證
產品參數
高速 CAN 通道 (ISO 11898-2)
- 符合 CAN 規範 2.0 A/B 及 FD
- CAN FD 數據域（最大 64 Bytes）位元率介乎 40 kbit/s 至 10 Mbit/s
- CAN 位元率介乎 40 kbit/s 至 1 Mbit/s
其他參數

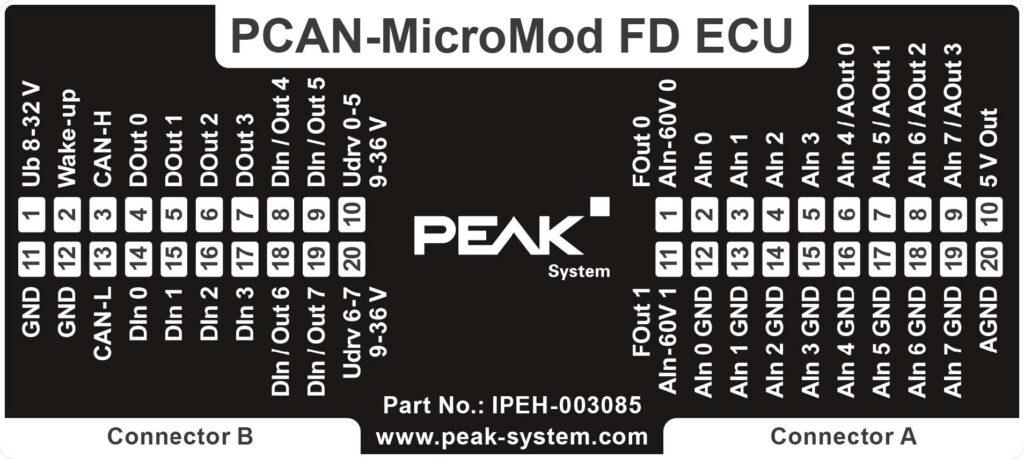

- 透過兩組 20-pin 汽車專用連接器 (Molex MX150) 連接 CAN、I/O 及電源
- 塑膠外殼，具備增強型 IP67 防護等級及法蘭設計
- 工作電壓 8 至 32V；適用於 12V 及 24V 車載電氣系統
- 擴展工作溫度範圍：-40 至 +85 °C
- E1 型式認證
輸入與輸出
- 可透過 CAN 總線或獨立輸入喚醒
- 4 組數位輸入
- 可配置為上拉或下拉
- 8 組數位輸出，高邊開關 (High-side switch)
- 2 組 5A 輸出及 6 組 2A 輸出
- 其中 4 組可切換為數位輸入或用於回讀輸出電位
- 8 組類比輸入
- 16-bit 解析度
- 量測範圍可調：±2.5 V、±5 V、±10 V、±20 V
- 其中 4 組類比輸入可切換為類比輸出
- 12-bit 解析度
- 電壓範圍可調：0 – 5 V 或 0 – 10 V
- 2 組頻率輸出
- 低邊開關 (3 A)
- 頻率範圍可調：0 – 20 kHz
- 可切換為電壓範圍 0 – 60 V 的類比輸入
發貨清單

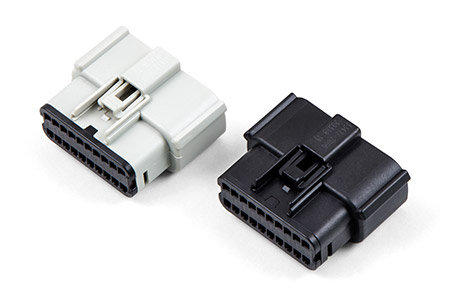

- PCAN-MicroMod FD ECU，隨附連接插頭 (Molex MX150 A 33472-2001 黑色及 Molex MX150 B 33472-2002 淺灰色)
- 適用於 Windows® 的 PCAN-MicroMod FD 配置資訊
- PDF 格式說明書
註：配置需使用 PEAK-CAN 介面；可按需求提供具備 CAN 通道電氣隔離的版本。

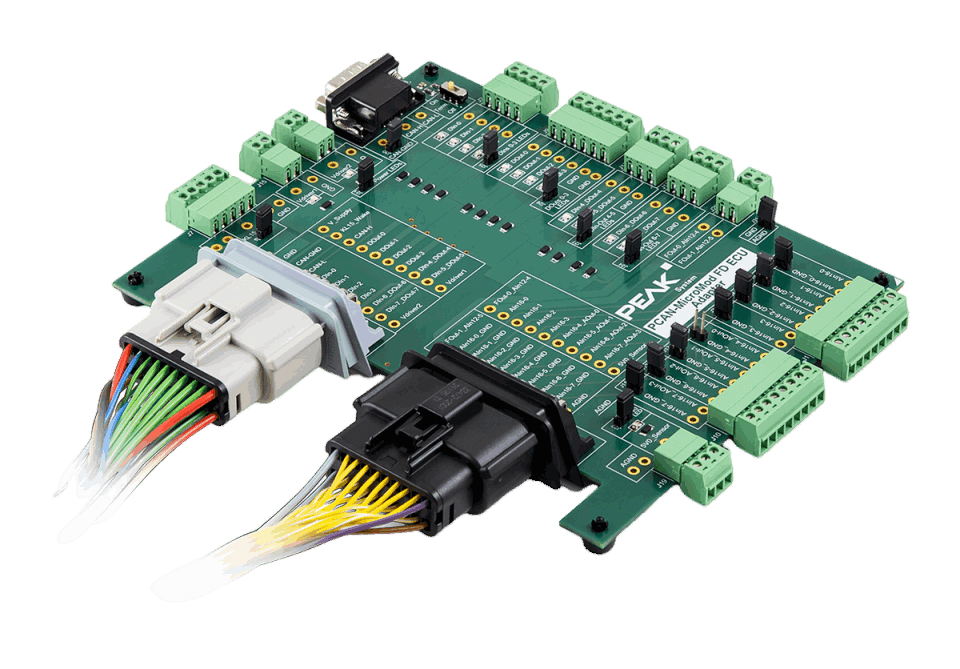

PCAN-MicroMod FD ECU Adapter
PCAN-MicroMod FD ECU 專用連接配接板
PCAN-MicroMod FD ECU 配接板支援使用 Phoenix 螺絲端子連接器，簡化 PCAN-MicroMod FD ECU 接線流程，適用於配置開發及驗證等應用場景。
- 提供汽車連接器 (Molex MX150) 至螺絲端子連接器 (Phoenix) 的轉換功能
- 透過顏色編碼電纜組連接至 PCAN-MicroMod FD ECU
- 配備 9-pin D-Sub 插座，用於 CAN 總線連接 (符合 CiA® 106 規範)
- 具備 120 Ω 可切換 CAN 終端電阻
- 設有數位 I/O、電源及 5V 輸出狀態 LED 指示燈
- LED 可經由跳線停用，以降低額外功耗
- 具備跳線用於將各類比輸入接地至模組接地 (AGND)
