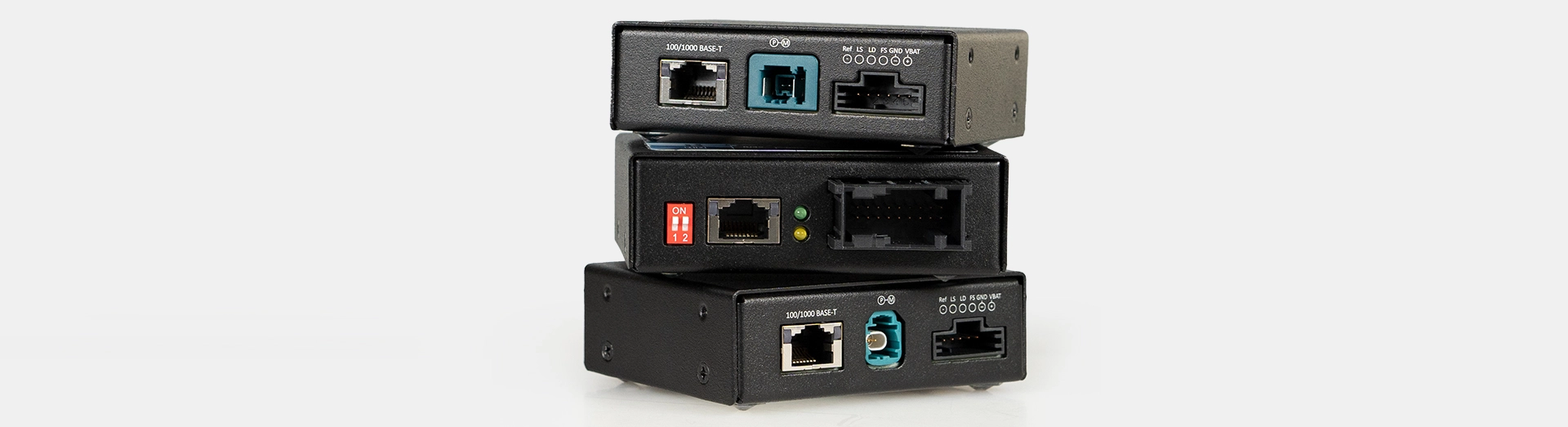

100/1000BASE-T1 Media Converter MATEnet
車載以太網與PC系統之間的新一代物理層轉換設備
100/1000BASE-T1 Media Converter MATEnet產品在車載以太網信號應用中提供了可靠的信號轉換和數據傳輸解決方案，幫助實現車輛內外部各個子系統之間的互聯和通信。
另外，該設備不會修改或存儲任何數據包，通過RJ-45和MATEnet連接器實現車輛與外部網絡的連接，進而用於多種場景，例如與車輛後台管理系統進行通信，提供遠程診斷和更新等。
Previous
Next
功能概述
任何標準的雙向轉換
適用於多場景的可靠方案
- 設備在您的車載以太網ECU和任何標準千兆系統之間建立了一個直接的點對點連接。
- 它直接從物理層100BASE-T1 / 1000BASE-T1，和物理層100BASE-TX / 1000BASE-T上傳輸數據幀，具有大約2 µs的固定的延遲。
- 該設備不會修改或存儲任何數據包。
- 新一代MediaConverters適應市場趨勢，為用戶提供創新、實用的解決方案（如下線(EoL)測試、自動化硬件在環(HiL)以及DV和PV應用），用於不同場景下的多用途測試。
以太網的無縫轉換
- 它通過RJ-45和MATEnet連接器實現標準以太網到車載以太網的無縫轉換。
智能、易於管理的解決方案
- 該設備是理想的智能、易於管理的解決方案，協助高效處理車載以太網的工作。它使用車規級連接器，滿足在下一代車輛系統中測試與驗證最先進的通信技術解決方案日益增長的需求。
100/1000BASE-T1 MEDIA CONVERTER MATENET 是快速有效實現標準以太網到車載以太網的無縫轉換的產品 提供了可靠的信號轉換和數據傳輸解決方案，幫助實現車輛內外部各個子系統之間的互聯和通信
規格參數
產品貨號
產品用例
規格參數
- 1個端口100/1000BASE-T1以太網，Marvell 88Q2112 A2收發器（100/1000 MBit/s全雙工，單對非屏蔽雙絞線，MATEnet連接器）
- 1個端口100BASE-TX/1000BASE-T標準以太網，RJ-45連接器
- 電源MQS連接器
- 系統MQS連接器
- 輸入信號允許啟用“強制從站模式”和“強制關閉鏈路”
- 輸出信號提供“鏈路狀態”
- 4個DIP開關，便於配置：
- 主站/從站
- 100/1000 Mbit/s
- 傳統/IEEE模式
- 幀生成
- 狀態LED
- 電壓範圍：12V和24V
- 堅固的鍍鋅鋼板和黑色粉末塗層外殼
- 尺寸 89 x 72 x 28 mm
產品貨號
貨號：HK-TE-1402
產品用例
配件套裝方案
百兆 \ 千兆車載以太網媒體轉換器 MATEnet 接口
- MQS連接器（1個）
- 紅黑雙絞線（1對）
- MATENET線纜：端子接口兩端都是插孔型（1m*1條）
- MQS連接器（1個）
- 紅黑雙絞線（1對）
- 標準千兆網線（1m*1條）
MATENET線纜：端子接口兩端都是插孔型（1m*1條）- MQS連接器（1個）
- 紅黑雙絞線（1對）
- 紅黑香蕉頭（1對）
- 標準網線（1m*1條）
- MATENET線纜：端子接口兩端都是插孔型（1m*1條）
- MQS連接器（1個）
- 紅黑雙絞線（1對）
- 紅黑香蕉頭（1對）
- 標準網線（1m*1條）
MOS插頭（10個）
- MATENET線纜：端口一側Frame，另一側Header（3m*1條）MATENET線纜：端子接口兩端都是插孔型（2m*1條）
- MQS連接器（1個）
- 紅黑雙絞線（1對）
- 紅黑香蕉頭（1對）
- 標準網線（1m*1條）
- MOS插頭（10個）
- 便捷12v移動電池
- MOS插頭（8個）
