模組化影像擷取與回放系統proFRAME 相機轉接器
美信/TI串列解串晶片，原始資料及I2C控制
合作夥伴Solectrix System 的優質產品，安裝在相應的proFRAME 基板上，多種型號可選，並含有常見的（解）串行器以確保相容性
proFRAME 3.0 相機轉接器
相機轉接器包含相機接口，並安裝在對應的proFRAME 系統的基板上。
這些轉接器有多種型號可供選擇，包括用於GMSL™ 1/2/3 和FPD-Link™ III/IV 的轉接器，以及常見的（解）串列器（ADI Devices/Maxim、Texas Instruments），以確保與各種相機類型的相容性。可根據要求提供額外的相機轉接器，例如用於GigE Vision®、Camera Link® 等。
可選型號
- GVIF3系列：
camAD3 DUAL CXD4966/4967 - FPD-Link™ IV系列：
camAD3 DUAL FPD-Link IV （4xIN） - FPD-Link™ III系列：
camAD3 DUAL TI953/954
camAD3 DUAL TI954 - GMSL3™系列：
camAD3 DUAL GMSL3 （4xIN）
camAD3 DUAL GMSL3 （2xIN， 2xOUT） - GMSL2™系列：
camAD3 DUAL GMSL2 （4xIN）
camAD3 DUAL GMSL2 （2xIN 2xOUT） - GMSL1™系列：
camAD3 DUAL MAX96705/96706
可選型號

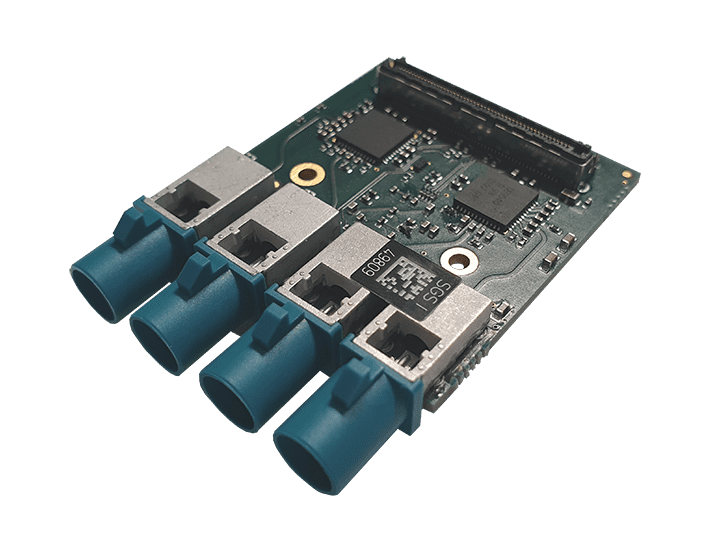

camAD3 DUAL CXD4966/4967
- 2×SonyCXD4967 CSI-2® GVIF3 串列器
- 2× SonyCXD4966CSI-2® GVIF3解串器
- 2個攝影機輸出（Rosenberger FAKRA 連接器），從ECU 到攝影機透過同軸電纜供電（PoC）
- 2個攝影機輸入（Rosenberger FAKRA 連接器），5 ~24 V同軸電纜供電（PoC），支援PoC 電壓的外部電源
- 4 個CSI-2® 介面到基板
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器
camAD3 DUAL FPD-Link IV （4xIN）
- 2× TI FPD-Link IV解串器
- 4個攝影機輸入（Rosenberger FAKRA 連接器）
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器
camAD3 DUAL TI953/954
- 2×TI DS90UB953-Q1 CSI-2® FPD-Link™ III 雙串列器
- 2×TI DS90UB954-Q1 CSI-2® FPD-Link™ III 雙解串器
- 2個攝影機輸出（Rosenberger FAKRA 連接器），從ECU 到攝影機透過同軸電纜供電（PoC）
- 2個攝影機輸入（Rosenberger FAKRA 連接器），5 ~24 V同軸電纜供電（PoC），支援PoC 電壓的外部電源
- 4 個CSI-2® 介面到基板
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器
camAD3 DUAL TI954
- 2×TI DS90UB954-Q1 CSI-2® FPD-Link™ III 雙解串器
- 4個攝影機輸入（Rosenberger FAKRA 連接器），5 ~24 V同軸電纜供電（PoC），支援PoC 電壓的外部電源
- 2個CSI-2® 介面到基板
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器
camAD3 DUAL GMSL3（4×IN）
- 2×Maxim CSI-2® GMSL3 雙解串器
- 4× 個攝影機輸入（Rosenberger FAKRA 連接器），5 ~24 V同軸電纜供電（PoC），支援PoC 電壓的外部電源
- 4個CSI-2® 介面到基板
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器
camAD3 DUAL GMSL3（2×IN, 2×OUT）
- 2×Maxim CSI-2® GMSL3 串列器
- 2×Maxim CSI-2® GMSL3 雙解串器
- 2個攝影機輸出（Rosenberger FAKRA 連接器），從ECU 到攝影機透過同軸電纜供電（PoC）
- 2個攝影機輸入（Rosenberger FAKRA 連接器），5 ~24 V同軸電纜供電（PoC），支援PoC 電壓的外部電源
- 4個CSI-2® 介面到基板
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器

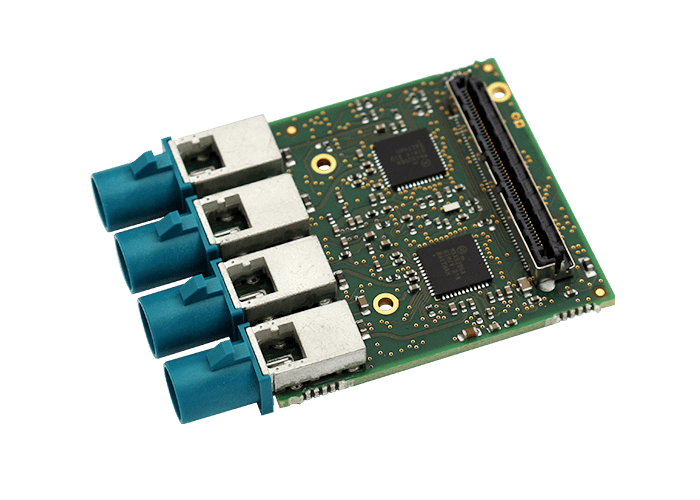

camAD3 DUAL GMSL2（4×IN）
- 2×Maxim CSI-2® GMSL2 雙解串器
- 4個攝影機輸入（Rosenberger FAKRA 連接器），5 ~24 V同軸電纜供電（PoC），支援PoC 電壓的外部電源
- 4個CSI-2® 介面到基板
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器
camAD3 DUAL GMSL2（4×IN）
- 2×Maxim MAX96705 CSI-2® GMSL1 串列器
- 2×Maxim MAX96706 CSI-2® GMSL1 解串器
- 2個攝影機輸出（Rosenberger FAKRA 連接器），從ECU 到攝影機透過同軸電纜供電（PoC）
- 2個攝影機輸入（Rosenberger FAKRA 連接器），5 ~24 V同軸電纜供電（PoC），支援PoC 電壓的外部電源
- 4個CSI-2® 介面到基板
- Lattice MachXO3™ management FPGA
- 狀態LED
- 來自基板的同步FSYNC 觸發器
產品優勢特點
由三部分組成的模組化系統，可搭配系統配件
proFRAME系列模組化影像擷取與回放系統由proFRAME基板、相機轉接器及配套軟體組成，可搭配系統配件。
用於採集、回放和處理各種應用中的原始視訊資料流，支援常見的傳輸技術，如GMSL2™ 和GMSL3™、FPD-Link™ III 和IV（可根據要求提供其他技術），
在汽車領域常用於驗證ADAS系統或自動駕駛功能，還可用於醫療技術、數位顯微鏡領域以及EOL測試等工業化應用專案中。
作為中間媒介驗證ADAS/AD嵌入式控制單元
在ADAS或AD功能的硬體在環（HiL）測試中，相應的ADAS/AD嵌入式控制單元（ECU）以在試駕期間錄製的視訊串流的形式提供駕駛場景。
驗證ADAS/AD功能的關鍵在於錄影過程中的時間戳記能精確回放各個影片畫面。而proFRAME系統在HiL中能精確、同步地回放駕駛場景，以進行高效驗證。
系統提供的多種不同的相機轉接器可以使用市場上常見的串列器（GMSL、FPD-Link）播放視訊串流，回放根據單影像幀時間戳資訊或外部觸發進行。
對於基於軟體平台ROS或ADTF的HiL系統，可以使用ROS™套件（ROS 2）和ADTF插件（ADTF）形式的特殊整合模板，
提供proFRAME SW API與對應軟體平台的連接，從而實現proFRAME與HiL系統的快速整合。
高效能係統擷取多個相機資料流
ADAS系統如交通標誌識別、車道輔助、停車輔助和自動駕駛（AD）等功能，需要高效、精準地收集車輛感測器的即時數據，特別是來自嵌入式攝影機的視訊數據，
這些功能的驗證需要同步捕獲各個攝影機的視訊串流，並添加相應時間戳並儲存。然後在硬體在環測試（HiL）中將這些駕駛場景回放到驗證ADAS/AD ECU中。
proFRAME提供了完美的解決方案，該支援大多數常見汽車攝像頭，可同步錄製多達8個4K視訊串流（包括邊帶通訊I2C），已成功用於各種數據記錄器多年，
輸入資料的時間戳在硬體中以高精度處理，可以透過外部觸發線與其他記錄設備同步。攝影機可透過同軸電纜（同軸電纜供電，PoC）提供可設定電壓。
更多相關產品
門控視覺相機系統
夜間和雨霧雪全天候清晰成像
VST VISDOM T系列
模組化採集卡適配器
美信/TI串列解串晶片
原始資料及I2C控制
模組化擷取卡配套軟體
實現影像訊號處理的GPU加速軟體庫
proFRAME SW/FW library
模組化擷取卡配件
使系統應用於更多專案場景中
Thunderbolt3Box，LedAD3，SYNC
常見問題解答
proFRAEM系統支援的傳輸技術有哪些？
- 美信：GMSL2™ 和GMSL3™
- TI：FPD-Link™ III 和IV
- 索尼半導體：GVIF
- （可根據要求提供其他技術）
proFRAEM系統如何實現多相機的同步？
proFRAME支援每個基板同步多個相機以及多個基板同步。透過proFRAME SYNC適配器，可以從外部觸發來源取得用於相機觸發的同步訊號，並在我們的proFRAME板中產生觸發訊號。這些訊號可以發送到攝影機或外部觸發接收器，適配器有輸入/輸出和雙輸入兩種方式。
常見應用領域有哪些？
由於proFRAME具有捕獲、回放和處理各種應用中的原始視訊資料流的能力。該系統在汽車領域用於驗證ADAS系統、硬體在環測試或自動駕駛功能。 proFRAME也用於醫療技術、數位顯微鏡領域（如3D數位顯微鏡平台sinaSCOPE）以及生產線末端測試等工業化應用。
如何為專案快速選型？
您可以聯繫我們的工作人員並提供專案信息，我們的機器視覺團隊將為您提供專業的選型服務
