RELY-TSN-BRIDGE

時間敏感網絡交換機

4端口TSN交換機

12端口TSN交換機

產品概述

時間敏感網絡 (TSN) 允許將關鍵和盡力而為的流量組合在一個獨特的確定性和可互操作的以太網網絡中。這在設備投資、維護、無縫集成和減少單一供應商依賴方面顯著降低了成本。



所有這些優勢帶來了 TSN 在關鍵網絡中的快速擴展以及 RELYUM 第一個 TSN 交換機 RELY-TSN-BRIDGE 的成功。這個4端口TSN交換機基於 虹科合作夥伴SoC-e* 的 TSN 技術,由於該產品設計應用於要求最嚴苛的行業,如鐵路、航空航天、汽車、工業自動化等,因為在穩健性方面十分有保障,且已經過現場驗證的設計。



然而,隨著新的 TSN 機制的發布,市場需要能夠支持它們並提供更多交換端口的新產品。針對這些需求,虹科推出了 RELY-TSN-BRIDGE+ 設備,這是一個新的硬件平台,提供兩種端口配置:12 端口版本和 20 端口版本。



盡管端口配置有所差異,但該系列設備都支持市場上數量最多的 TSN 標準,這使其適用於任何特定配置文件。這些關鍵特性使 RELY-TSN-BRIDGE+ 平台成為關鍵環境中最可靠和多用途的網絡設備。



*被選為 2024 年汽車以太網市場報告中的 17 個主要行業參與者之一

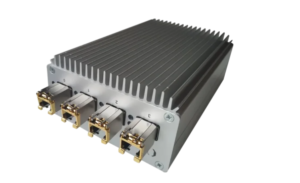

4端口TSN交換機

通訊技術

  • 4個以太網端口
  • 介質選件(SFP固定框架):
    10/100/1000Base-T
    1000Base-X
    100Base-FX
  • 1個10/100/1000BaseTX以太網服務端口
  • RSTP IEEE802.1w
  • LLDP支持
  • VLAN支持
  • 基於以太網類型或IEEE 802.1P流量優先級
  • 1個USB端口

TSN功能

  • IEEE 802.1AS –定時和同步
  • IEEE 802.1Qbv –計劃流量的增強
  • IEEE 802.1Qav –時間敏感流的轉發和排隊增強
  • IEEE 802.1Qcc –流保留協議的增強
  • IEEE 802.1Qci –每流過濾和管理
  • IEEE 802.1CB –幀覆制和可靠性消除

處理性能

  • 板載UltraScale™FPGA,用於高速網絡交換和PTP時間戳
  • 多核CPU單元支持自主軟件應用

堅固的設備

  • 無風扇設計和全金屬外殼
  • 電源:6VDC至30 VDC
  • 操作溫度:-40°C至+ 70°C
  • 儲存溫度:-40°C至+ 85°C
  • 可選安裝:DIN導軌

配置與管理

  • SNMPv3,SSH,Netconf支持
  • 基於Web的HTML5-GUI訪問/配置:
  • 可通過HTTP(S)訪問
  • 配置文件配置和固件更新
  • 實時網絡監控

4端口TSN交換機

通訊技術

  • 4x SFP+ 1/10*Gbps TSN 以太網端口
  • 介質選件(SFP固定框架):
    10GBase-R*
    10/100/1000Base-T
    1000Base-X
    100Base-FX
  • 8 個 10/100/1000BaseTX TSN 以太網端口
  • 1 個10/100/1000BaseTX 以太網服務端口
  • 生成樹協議
    IEEE802.1D (STP)
    IEEE802.1w (RSTP)
    IEEE802.1s (MSTP)
  • VLAN支持
  • LLDP 支持 – IEEE 802.1AB
  • IEEE 802.1P 流量優先級 (QoS):
    基於 PCP 的優先事項
    基於 DSCP 的優先級
  • 組播過濾/IGMP Snooping
  • 端口鏡像
  • IEEE802.1X 支持
  • 1 x PPS 輸出(SMA 連接器)

處理性能

  • 用於高速網絡交換和 PTP 時間戳的板載 UltraScale™ FPGA
  • 支持自主軟件應用的多核 CPU 單元

TSN特點

  • IEEE 802.1AS-2020 – 定時和同步(最多 2 個域)
  • IEEE 802.1Qbv – 時間感知整形器
  • IEEE 802.1Qav – 基於信用的整形器
  • IEEE 802.1Qcc – 流保留協議的增強功能
  • IEEE 802.1CB – 幀覆制和消除可靠性
  • IEEE 802.1Qci – 每流過濾和管制
  • 流識別:
    目標 MAC 和 VLAN 流
    Mask & Match

堅固的設備

  • 無風扇設計和全金屬外殼
  • 5V@10A電源
  • 包括歐盟電源適配器
  • 操作溫度:-40°C 至 +50°C
  • 儲存溫度:-40°C 至 +85°C

配置與管理

  • SSH,網絡配置支持
  • 基於 Web 的 HTML5-GUI 訪問/配置:
    可通過HTTP(S)訪問
    配置文件配置和固件更新
    實時網絡監控

*此型號不提供 10Gbps 吞吐量。

與時俱進 銳意創新——與虹科一起探索TSN的更多潛力

時間敏感網絡(Time Sensitive Networking,TSN) ,是基於標準以太網架構演進的新一代網絡技術,它以傳統以太網為網絡基礎,通過時鐘同步、數據調度、 網絡配置等機制,提供確定性數據傳輸能力的數據鏈路層協議規範。與傳統以太網相比,TSN能夠提供微秒級確定性服務,降低整個通信網絡覆雜度,實現信息技術 (IT)與運營技術(OT)融合,其具有精準的時鐘同步能力、確定性流量調度能力,以及智能開放的運維管理架構,可以保證多種業務流量的共網高質量傳輸, 兼具性能及成本優勢,是未來網絡的發展趨勢。

目前,TSN技術在汽車、工業、軌道交通、航空航天領域有著較高的討論熱度,它作為一項非供應商綁定的實時通訊協議,我們認為TSN技術有著不錯的應用前景。

歡迎聯系我們與您一起探討學習TSN技術與各行各業的結合,並積極推動更多落地應用,共同構建智能互聯的新世界。
