多功能 媒體轉換器
虹科 100/1000BASE-T1 H-MTD
媒體轉換器

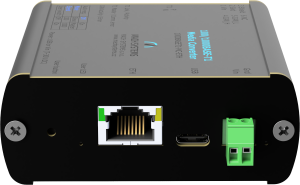

本轉換器可實現 1000BASE-T1 與 1000BASE-T（千兆乙太網）、100BASE-T1 與 100BASE-TX（快速乙太網）網絡之間的全雙工物理層轉換，配備 H-MTD 與 RJ-45 介面。傳輸速率與主從模式可透過鏈路夥伴自動協商，亦可由用戶手動配置。設備可透過 USB 虛擬串口讀取狀態資訊與埠診斷數據，同時亦可作為 USB-CAN(/FD) 介面使用。
另提供可選配 TE MATEnet 介面的型號。
- 整合媒體轉換與 USB-CAN 介面，節省空間及成本
- 全面支援 100/1000BASE-T1 車載乙太網，相容 IEEE 及傳統（Legacy）模式
- 提供免費 PC 軟件及開放協定，便利監控、配置、診斷與系統整合
- 工業級設計，支援寬電壓供電與 DIN 導軌安裝，部署靈活
功能概述
- 產品亮點
- 車載乙太網與標準乙太網協定轉換
- 支援 1000BASE-T1 及 100BASE-T1 標準
- 支援 100/1000 Mbit 全雙工通訊
- 通訊速率可自動協商或手動配置
- 主從模式可自動協商或手動配置
- 支援 IEEE 標準與傳統（Legacy）模式
- T1 埠極性自動檢測
- 數據幀產生器模式
- 可透過 USB 介面進行設備配置、狀態監控與埠診斷
- 提供免費 PC 應用軟件
- 可充當 USB 轉 CAN(/FD) 通訊介面
- USB 供電或外部電源供電
- 鋁合金外殼
- 支援 DIN 導軌安裝
- 特色功能

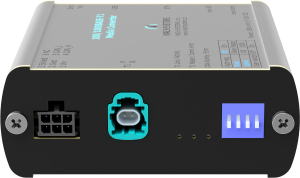

- 本轉換器具備數據幀產生器、纜線診斷等進階功能，並能同時執行媒體轉換與 USB 轉 CAN(/FD) 介面雙重任務。設備採用 H-MTD 車載乙太網連接器（符合 USCAR 777-U-002-1-Z01 標準）。
- 透過 USB 或 CAN(/FD) 介面的開放式通訊協定，用戶可讀取狀態資訊並配置埠參數，輕鬆實現轉換器與各類系統整合。設備支援程式化配置，並配備免費 PC 應用軟件，可直觀顯示設備狀態、配置參數並呼叫進階功能。

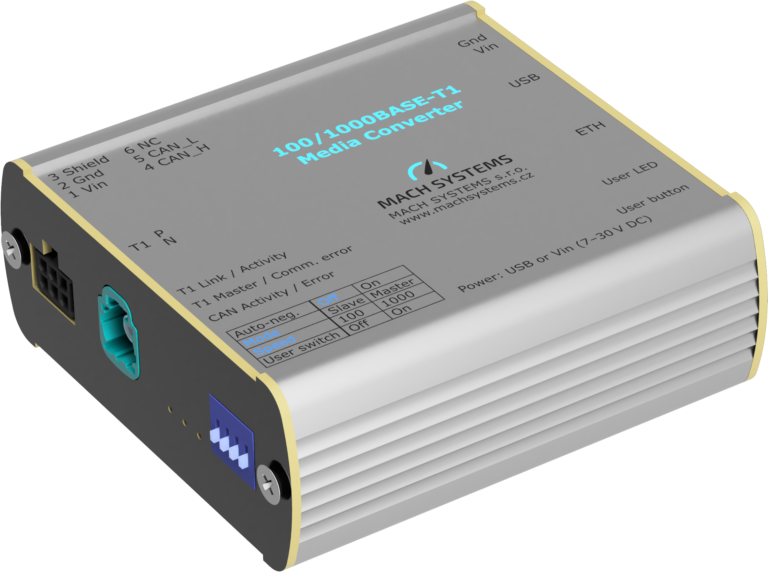

- 本設備可輕鬆將 100BASE-T1/1000BASE-T1 ECU 或網絡連接至 PC 設備（電腦/手提電腦）。轉換器內置狀態指示燈與撥碼開關，無需 PC 亦可便捷操作。

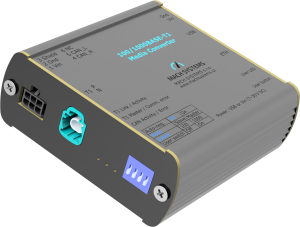

- 產品圖片
規格參數
| 功能 | 描述 |
|---|---|
| 媒介轉換功能 |
|
| 配置選項 |
|
| 通訊通道 |
|
| 系統整合 | 支援透過 USB 虛擬串列埠或 CAN(/FD) 的開放式通訊協定，可配置埠參數、讀取埠狀態、執行纜線診斷 |
| USB-CAN(/FD) 介面功能 | 可在執行媒介轉換功能的同時，用作 USB-CAN 或 USB-CAN FD 介面（透過 USB 虛擬串列埠的開放式通訊協定） |
| 免費 PC 應用程式 | 提供免費 PC 應用程式，可用於讀取狀態資訊、配置轉換器、執行纜線診斷、使用 USB-CAN(/FD) 功能 |
| 供電方式 |
|
| 連接器 |
|
| 尺寸 | 84 x 82 x 33 mm |
| 工作溫度 | -20 ~ 70 °C |
| 安裝方式 |
|
其他產品資訊

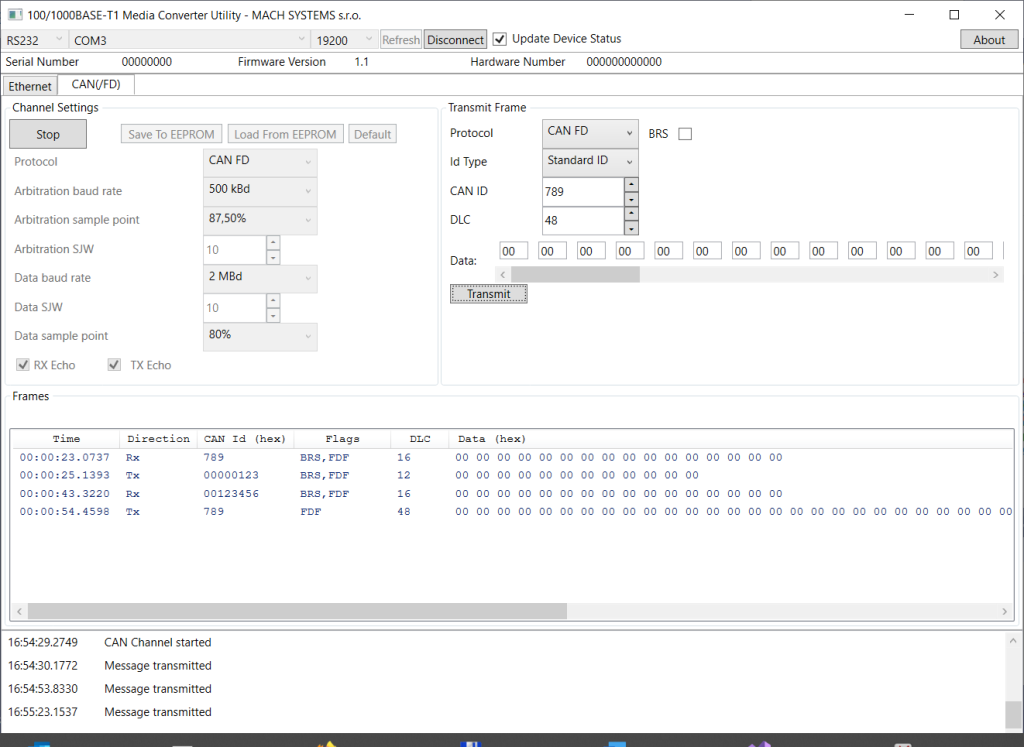

免費 PC 應用軟件
虹科免費提供 100/1000BASE-T1 媒體轉換器的配套 PC 應用軟件。
核心功能
- 讀取埠狀態：鏈路狀態、通訊速率、主/從模式、訊號質素、插入損耗及回波損耗
- 配置轉換器參數：自動協商、速率、IEEE/傳統（Legacy）模式
- 執行纜線測試
- 將媒體轉換器用作 USB-CAN(/FD) 介面：配置 CAN 通道、收發 CAN 及 CAN FD 數據幀
*本應用軟件基於 .NET 框架開發，支援 Windows 操作系統。
開放式通訊協定
本轉換器透過 USB 或 CAN(/FD) 介面提供開放式通訊協定，可用於遠端讀取設備狀態、配置 T1 及標準乙太網埠參數，或充當 USB-CAN(/FD) 通訊介面。
訂貨資訊
| 產品編號 | 描述 |
|---|---|
| HKIC-100/1000BASE-T1-MCH-MTD | 100/1000BASE-T1 媒介轉換器 H-MTD |
| HKIC-100/1000BASE-T1-MCMATENet | 100/1000BASE-T1 媒介轉換器 MATENet |
| HKIC-SW-1000BASE-T1 .NET SDK | .NET SDK API (DLL)，用於透過 USB (VCP) 或 CAN/FD 存取裝置。該 API 支援讀取狀態、配置裝置、執行纜線測試，還可將裝置用作 USB-CAN (FD) 介面。 一次性付款，永久授權（僅針對單一使用者地址有效） |
