多功能 媒體轉換器
虹科 100/1000BASE-T1 MATEnet
媒體轉換器
本轉換器支援 1000BASE-T1 與 1000BASE-T（千兆乙太網）或 100BASE-T1 與 100BASE-TX（高速乙太網）網絡之間的全雙工實體層轉換，配備 TE MATEnet 介面與 RJ-45 介面。通訊速率及主/從模式可透過連結夥伴（Link Partner）自動協商或由用戶手動設定。配備 1 個 USB 埠（虛擬序列埠），可用於讀取裝置狀態與連接埠診斷資訊。本裝置亦可兼作 USB 轉 CAN(/FD) 介面使用。
虹科另提供配備 H-MTD 介面的產品型號
- 支援車載乙太網與傳統乙太網雙向轉換，具備百兆/千兆自適應能力
- 整合 USB 轉 CAN(/FD) 介面，兼具進階診斷功能
- 具備纜線診斷與幀生成器，方便進行網絡調試與除錯
- 提供開放式協定與免費 PC 軟體，利於系統整合與彈性配置
產品詳情
- 產品特點
- 車載乙太網與標準乙太網轉換
- 支援 1000BASE-T1 與 100BASE-T1 100/1000 Mbit 全雙工通訊
- 支援自動協商或手動選擇通訊速率
- 支援自動協商或手動選擇主/從模式
- 支援 IEEE 標準與傳統 (Legacy) 模式
- T1 連接埠自動極性檢測
- 幀生成器模式
- USB 介面可用於裝置配置、狀態及連接埠診斷
- 提供免費 PC 應用程式
- 可兼作 USB 轉 CAN(/FD) 介面
- 支援 USB 或外置電源供電
- 鋁合金外殼

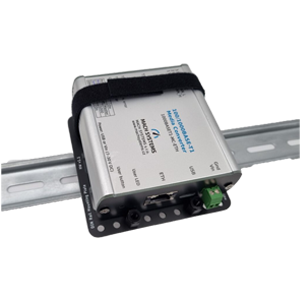

- 支援 DIN 導軌安裝
- 特色功能
- 本轉換器具備幀生成器、纜線診斷等多項進階功能，並可同時兼作 USB 轉 CAN(/FD) 介面使用。
- 透過 USB 或 CAN(/FD) 介面的開放式通訊協定，用戶可讀取狀態資訊並配置連接埠參數，利於轉換器與各類系統整合。 裝置支援程式化配置，並附送免費 PC 應用程式，可直觀顯示裝置狀態、配置參數及呼叫進階功能。
- 本轉換器可方便地將 100BASE-T1/1000BASE-T1 ECU 或網絡連接至 PC 裝置（電腦或筆記型電腦）。 裝置內建狀態指示燈與 DIP 開關，無需 PC 亦可便利操作。

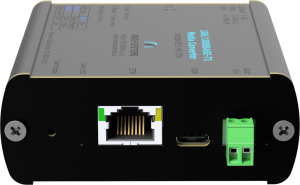

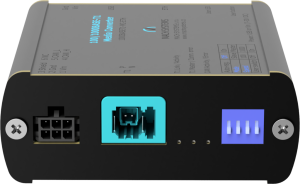

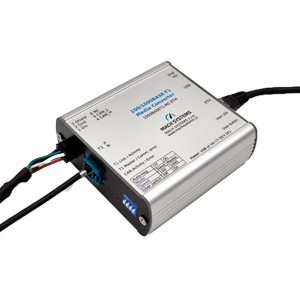

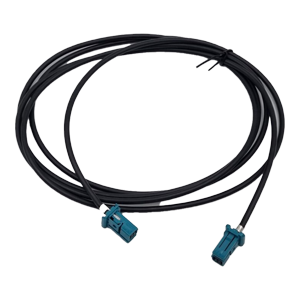

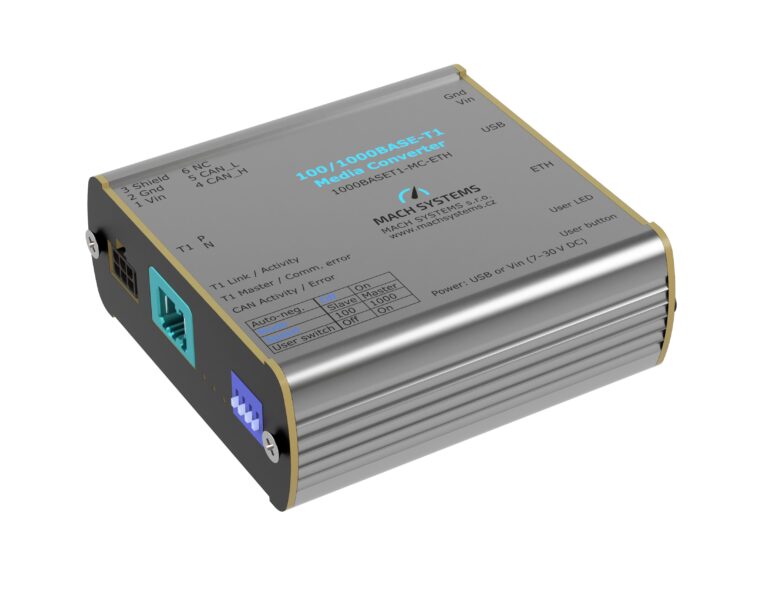

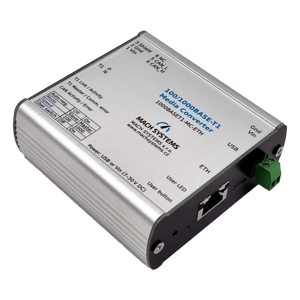

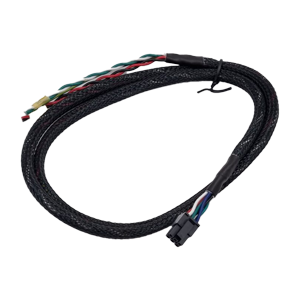

- 產品圖片
規格參數
| 功能 | 描述 |
|---|---|
| 媒介轉換 |
|
| 設備配置 |
|
| 通訊通道 |
|
| 系統整合 | 透過 USB VCP 或 CAN(/FD) 的開放式通訊協定，可配置埠參數、讀取埠狀態並執行纜線診斷 |
| USB-CAN(/FD) 介面 | 可將裝置用作 USB-CAN 或 USB-CAN FD 介面（透過 USB VCP 的開放式通訊協定）—— 此功能可與媒介轉換功能同步使用 |
| PC 應用程式 | 提供免費 PC 應用程式，可用於讀取狀態資訊、配置轉換器、執行纜線診斷及使用 USB-CAN(/FD) 功能 |
| 電源 |
|
| 連接器 |
|
| 尺寸 | 84 x 82 x 33 mm |
| 工作溫度 | -20 ~ 70 °C |
| 安裝方式 |
|
其他資訊

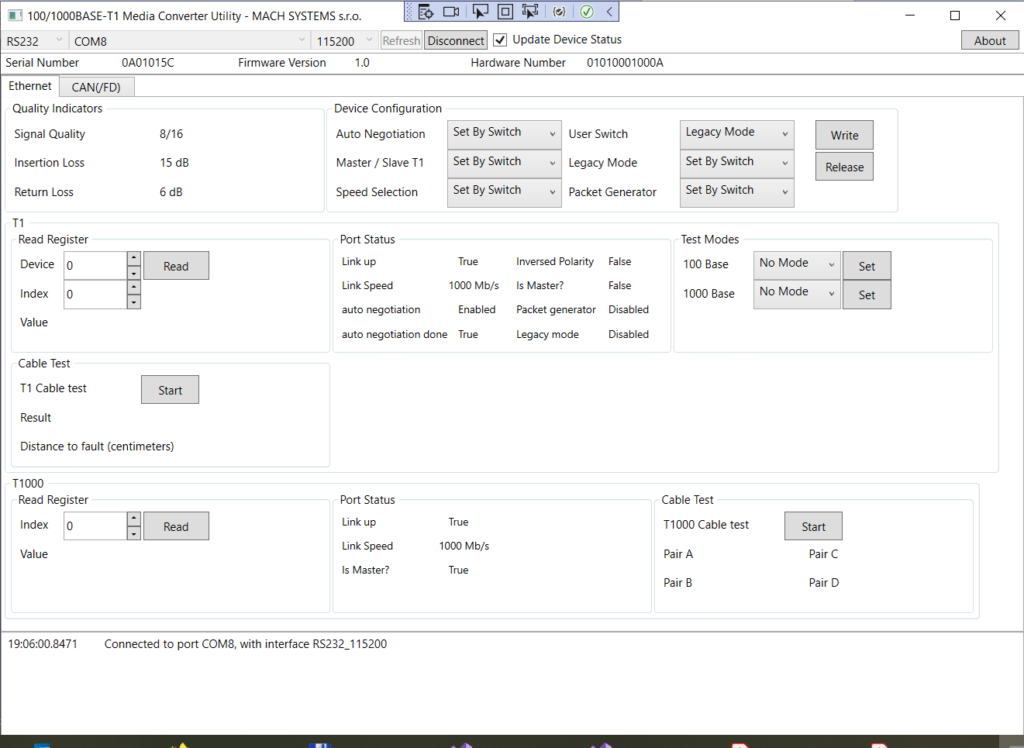

免費 PC 應用程式
虹科免費提供 100/1000BASE-T1 媒體轉換器之配套 PC 應用程式。
核心功能
- 讀取連接埠狀態：連結狀態、通訊速率、主/從模式、訊號品質、插入損耗與回波損耗
- 配置轉換器參數：自動協商模式、通訊速率、IEEE 標準 / Legacy（傳統）模式
- 執行纜線測試
- 可兼作 USB-CAN(/FD) 介面：配置 CAN 通道，收發 CAN 及 CAN FD 幀
本應用程式適用於 Windows 作業系統，基於 .NET 框架開發。
整合通訊協定
本轉換器透過 USB 或 CAN(/FD) 介面提供開放式通訊協定，可用於遠端讀取狀態、配置 T1 及標準乙太網連接埠參數，或兼作 USB-CAN(/FD) 介面使用。
訂貨資訊
| 產品編號 | 描述 |
|---|---|
| HKIC-100/1000BASE-T1-MCMATENet | 100/1000BASE-T1 媒介轉換器 MATENet |
| HKIC-100/1000BASE-T1-MCH-MTD | 100/1000BASE-T1 媒介轉換器 H-MTD —— 詳見產品頁面 |
| HKIC-SW-1000BASE-T1 .NET SDK | .NET SDK API (DLL)，用於透過 USB (VCP) 或 CAN/FD 存取裝置。該 API 支援讀取狀態、配置裝置、執行纜線測試，還可將裝置用作 USB-CAN (FD) 介面。 一次性付款，永久授權（針對單一使用者地址有效） |
