高性能 車載以太網轉換器
虹科 100/1000BASE-T1
媒體轉換器 v2 H-MTD
本產品為一款車載以太網轉換器，可實現 1000BASE-T1 與 1000BASE-T、以及 100BASE-T1 與 100BASE-TX 網絡之間的全雙工物理層轉換。產品配備 H-MTD 介面與 RJ-45 連接器，同時支援 MACsec 安全協定與休眠/喚醒功能。
- 支援車規級重點協定： 整合 OPEN 聯盟 MACsec (TC17) 安全與 TC10 休眠/喚醒功能，符合現代車載網絡安全與電源管理規範。
- 多功能一體化設計： 兼具車載/標準以太網轉換、USB 轉 CAN(FD) 介面、數據幀生成及線纜診斷功能，單一設備即可滿足多種測試與診斷需求。
- 配置靈活且易於系統整合： 通訊速率與主/從模式支援自動或手動配置，提供免費 PC 軟件及開放式通訊協定，方便快速設定與系統整合。
- 工業級可靠度與專用介面： 採用車用 H-MTD 連接器，具備 -40°C 至 85°C 寬溫運作能力，支援多種供電與安裝方式，適應嚴苛測試環境。
功能概述
本設備可實現 1000BASE-T1 與 1000BASE-T（Gigabit Ethernet）網絡或 100BASE-T1 與 100BASE-TX（Fast Ethernet）網絡之間的全雙工物理層轉換。產品配備 H-MTD 介面與 RJ-45 連接器，可透過 Link Partner 自動協商或手動配置通訊速率與主/從模式。
TC10 功能支援傳送與接收休眠及喚醒指令，而 MACsec 則透過可配置的 RX/TX 安全關聯金鑰（SAK）為數據鏈路層提供安全保障。
本設備配備 USB（虛擬 Serial Port）介面，可透過編程方式配置設備參數及讀取狀態資訊。此外，設備亦可用作 USB 轉 CAN/CAN FD 介面。
虹科亦提供配備 TE MATEnet 連接器的型號版本。
按此查看原圖
產品詳情
- 核心特性
- 雙向媒體轉換： 支援車載以太網與標準以太網雙向轉換。
- 多協定支援： 相容 1000BASE-T1 與 100BASE-T1 協定。
- 車規級安全標準： 支援 OPEN 聯盟 MACsec (TC17) 安全標準。
- 電源管理功能： 支援 OPEN 聯盟休眠/喚醒 (TC10) 功能。
- 高速全雙工傳輸： 支援 100/1000 Mbps 全雙工通訊。
- 速率配置： 支援自動協商或手動選擇通訊速率。
- 模式配置： 支援自動協商或手動選擇主/從模式。
- 自動極性校正： T1 埠支援自動極性檢測。
- 數據幀生成： 內建數據幀生成器模式。
- 監控與診斷： 可透過 USB 進行參數配置、狀態查詢及埠診斷。
- 免費軟件支援： 免費提供用於設備配置的 PC 應用程式。
- 多介面整合： 可兼作 USB 轉 CAN(/FD) 介面。
- 靈活供電： 支援 USB 供電或外部直流供電。
- 外殼與安裝： 堅固鋁合金外殼，支援 DIN 導軌（DIN Rail）安裝。
- 特色功能

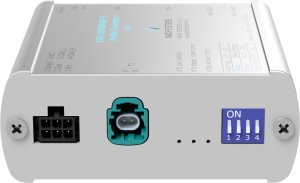

本媒體轉換器具備數據幀生成器及線纜診斷等多項高級功能，並可於執行媒體轉換的同時，兼作 USB 轉 CAN(/FD) 介面。設備採用 H-MTD 車載以太網連接器（符合 USCAR 777-U-002-1-Z01 標準）。
虹科亦提供免費 PC 應用程式，可直觀顯示設備狀態、配置各項參數，並調用 MACsec 與 TC10 等高級功能。透過 USB 或 CAN(/FD) 介面的開放式通訊協定，可輕鬆將轉換器整合至任何系統，用戶既可透過編程配置設備參數（如 T1 埠參數、TC10、MACsec），亦能實時讀取設備狀態。
本轉換器可輕鬆將 100BASE-T1/1000BASE-T1 ECU 或網絡連接至電腦/手提電腦。內置 LED 狀態指示燈與撥碼開關（DIP Switch），無需連接 PC 即可便利操作。

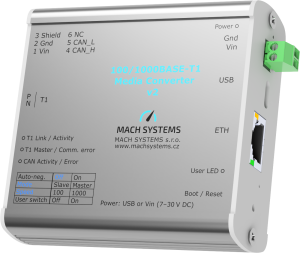

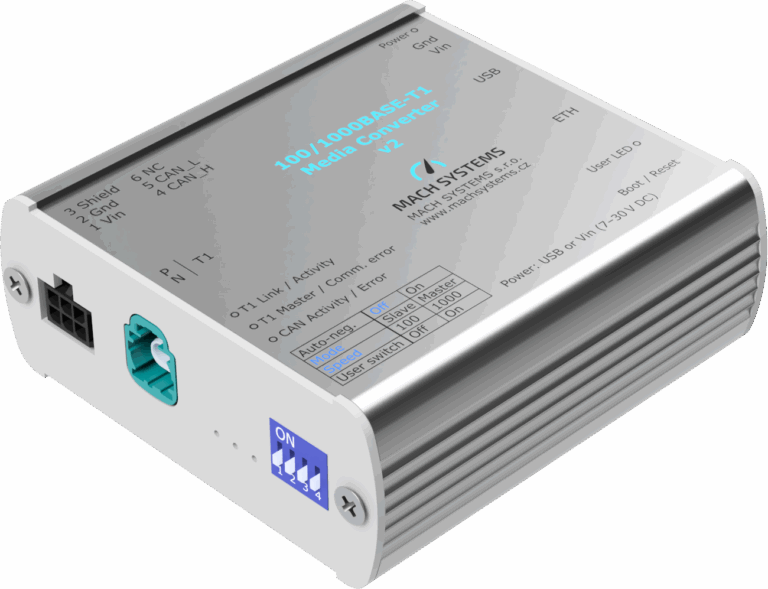

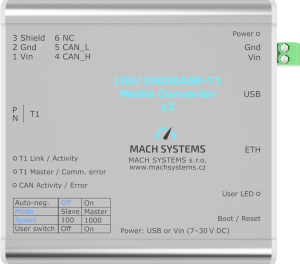

- 產品圖片
規格參數
| 功能 | 描述 |
|---|---|
| 媒介轉換 |
|
| 配置選項 |
|
| 通訊通道 |
|
| 系統整合 | 透過 USB 虛擬串列埠或 CAN(/FD) 的開放式通訊協定，可配置埠參數、讀取埠狀態、配置 MACsec 與 TC10 功能，並執行纜線診斷 |
| USB-CAN(/FD) 介面 | 執行媒介轉換功能同時，亦可用作 USB-CAN 或 USB-CAN FD 介面（基於 USB 虛擬串列埠的開放式通訊協定） |
| PC 應用程式 | 提供免費 PC 應用程式，可用於讀取狀態資訊、配置轉換器、執行纜線診斷、配置 MACsec 與 TC10，以及使用 USB-CAN(/FD) 功能 |
| 供電方式 |
|
| 介面 |
|
| 尺寸 | 84 × 82 × 33 mm |
| 工作溫度 | -40 ~ 85 °C |
| 安裝方式 |
|
免費 PC 應用程式
虹科免費提供 100/1000BASE-T1 媒體轉換器 v2 系列產品的配套 PC 應用程式。
主要功能

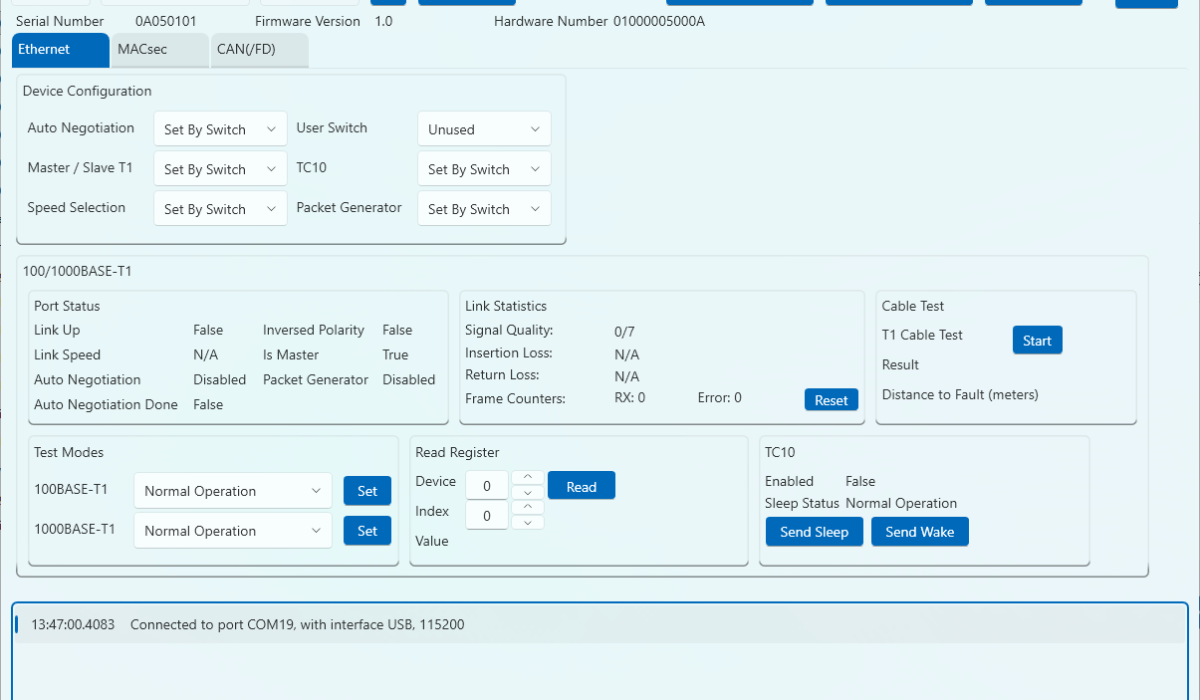

- 讀取埠狀態： 鏈路狀態、速率、主/從模式、訊號質量、插入損耗及回波損耗
- 轉換器設定： 自動協商、100/1000 速率、主/從模式
- 配置 TC10 功能： 讀取 TC10 狀態、於 T1 埠傳送喚醒與休眠指令、進入本地休眠模式

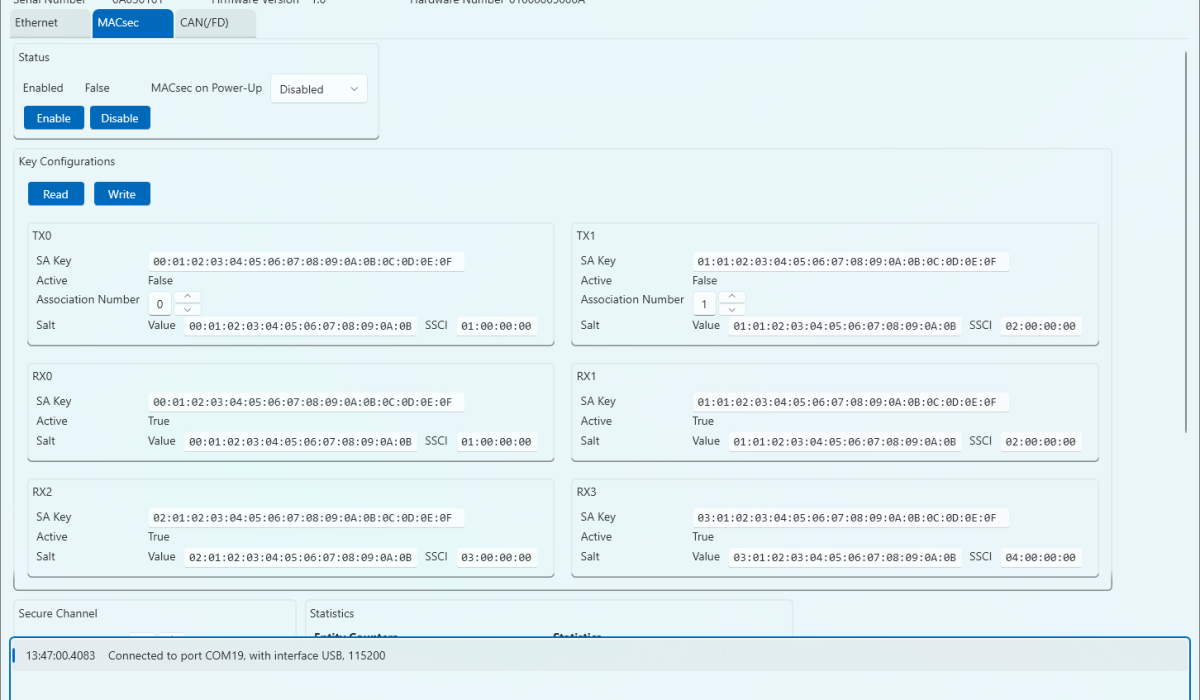

- 配置 MACsec 安全協定
- 執行線纜測試

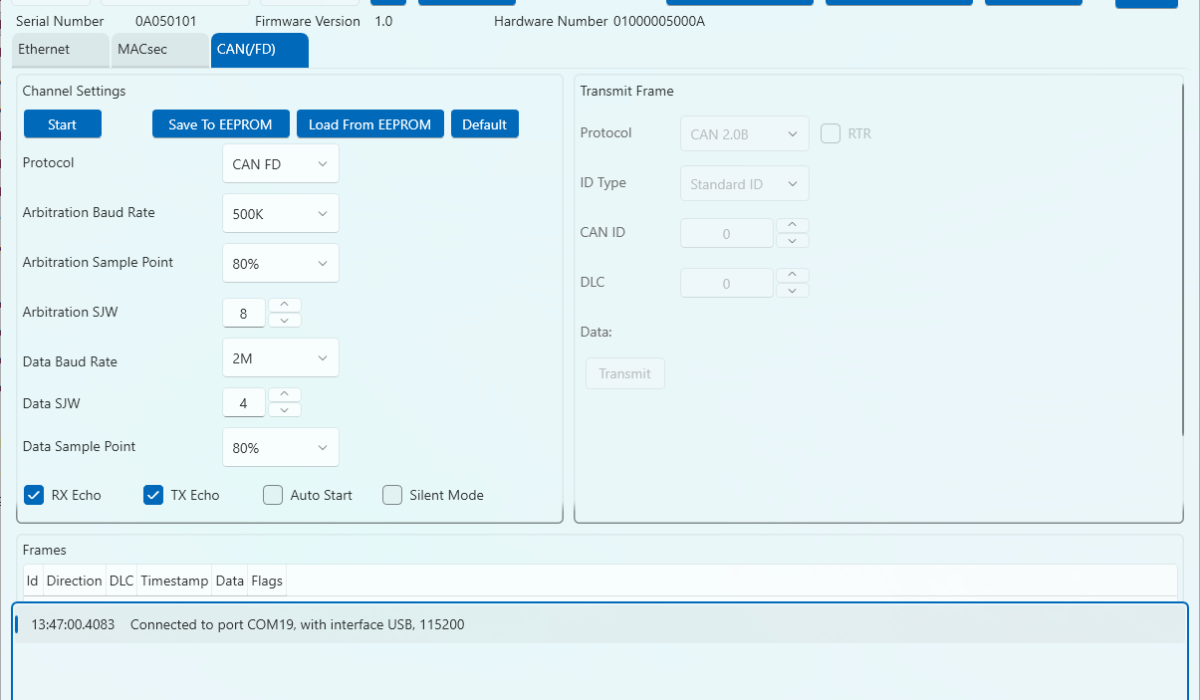

- 兼作 USB 轉 CAN(/FD) 介面： 配置 CAN 通道、傳送/接收 CAN 及 CAN FD 數據幀
*該程式適用於 Windows 系統，並基於 .NET 架構運行。
按此查看原圖
特色功能
整合通訊協定
本媒體轉換器提供支援 USB 或 CAN(/FD) 介面的開放式通訊協定。該協定支援遠端讀取狀態，並可設定 T1 與標準以太網埠、配置 TC10 與 MACsec 功能，同時可將設備兼作 USB 轉 CAN(/FD) 介面。
訂貨資訊
| 產品編號 | 描述 |
|---|---|
| HKIC-100/1000BASE-T1-MC-HMTDV2 | 100/1000BASE-T1 媒介轉換器 v2 H-MTD |
| HKIC-100/1000BASE-T1-MC-MATENetV2 | 100/1000BASE-T1 媒介轉換器 v2 MATENet —— 詳見產品頁面 |
| HKIC-SW-1000BASE-T1V2-NET-SDK | .NET SDK API (DLL)，用於透過 USB (VCP) 或 CAN/FD 存取裝置。該 API 支援讀取裝置狀態、配置裝置、執行纜線測試，以及將裝置用作 USB-CAN (FD) 介面。 一次性付款，永久授權，針對單一使用者地址有效。 |
