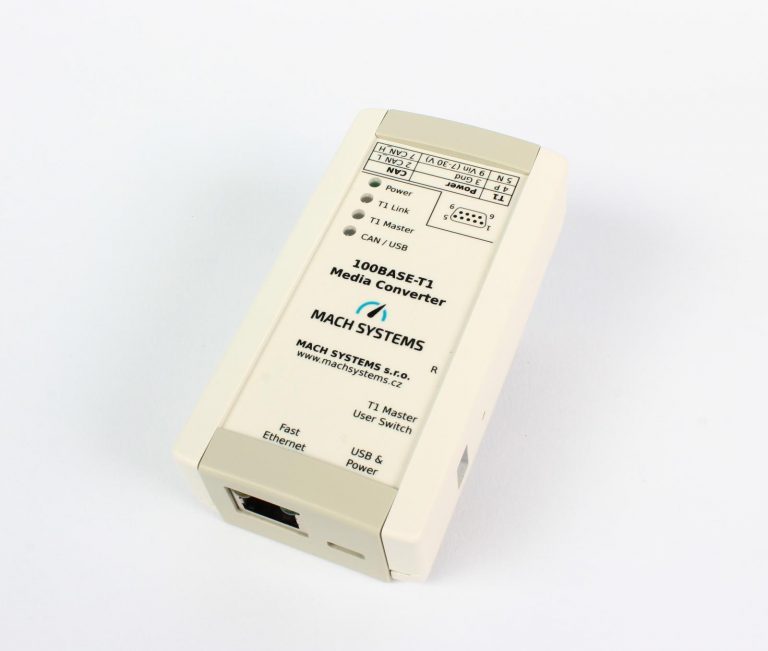

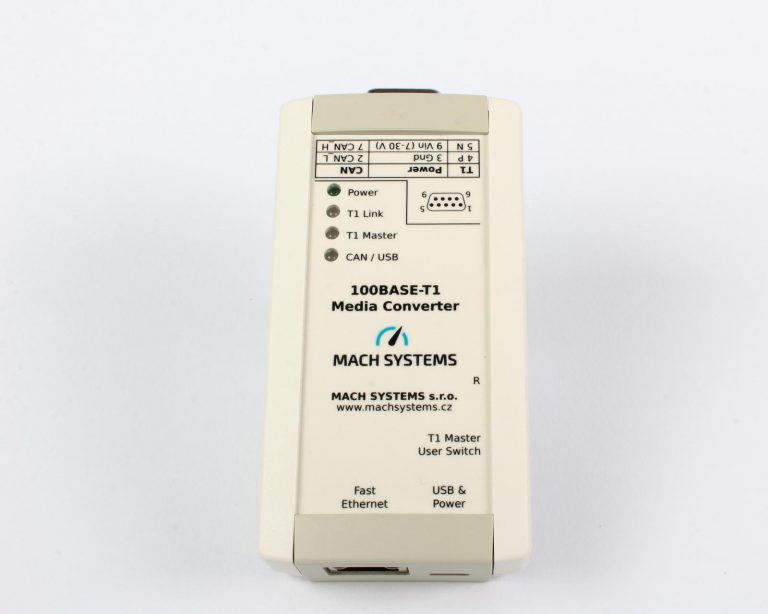

雙向 實體層轉換器
虹科 100BASE-T1
媒體轉換器
本產品為 100BASE-T1 (OABR) 與 100BASE-TX (快速乙太網) 之間的雙向實體層轉換器，用於將配備 OABR 媒體介面的車載乙太網攝影機或 ECU 連接至標準電腦網絡。設備整合媒體轉換、USB-CAN 介面及線纜診斷功能，支援主從模式配置與彈性供電，適用於汽車研發、測試及工業網絡環境中對車載乙太網設備的調試、診斷與系統整合。
- 雙向協定轉換：實現 100BASE-T1 (OABR) 與標準快速乙太網 100BASE-TX 之間的實體層雙向轉換，連接車載與標準網絡。
- 多功能介面整合：整合 DSUB9 (T1+CAN)、RJ-45 (乙太網)、Micro-USB 介面及 USB-CAN 介面，簡化測試與連接流程。
- 彈性配置與實時監控：可透過 DIP 開關或軟件配置主/從模式，並提供 PC 工具實時顯示狀態與訊號品質。
- 內建線纜診斷與測試功能：支援 T1 線纜短路/斷路檢測及測試模式生成，便於現場故障排查。
功能概述
虹科 100BASE-T1 媒體轉換器為 100BASE-T1 (OABR) 與 100BASE-TX (快速乙太網) 之間的雙向實體層轉換器，用於將配備 OABR 媒體介面的車載乙太網攝影機或 ECU 連接至標準電腦網絡。

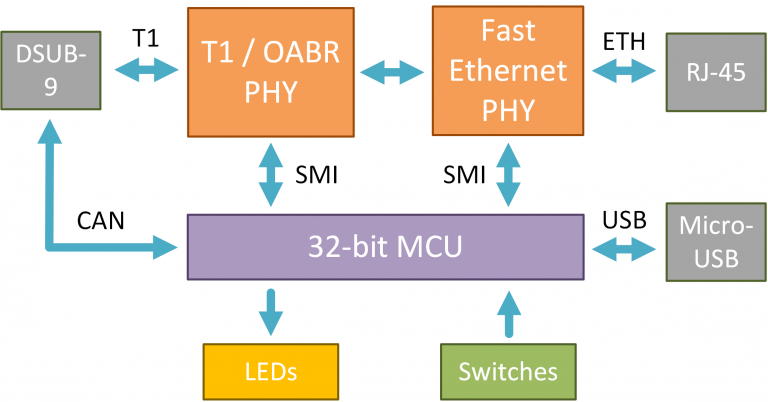

本設備可在非屏蔽雙絞線車載乙太網 (IEEE 100BASE-T1) 埠與快速乙太網埠之間建立點對點連接。設備配備一個 DSUB9 介面 (支援 BroadR-Reach 與 CAN 總線)、一個帶 RJ-45 連接器的快速乙太網埠以及一個 Micro-USB 介面。透過切換開關或編程方式，可將 BroadR-Reach 通道配置為主/從模式，並支援透過 DSUB 連接器或 USB 供電。此外，本設備亦可作為 USB-CAN 介面使用。
產品詳情
- 核心功能
- 實現 100BASE-T1 (IEEE 802.3bw) 與 100BASE-TX 之間的互轉
- 可配置 BroadR-Reach 主從模式
- 可作為 USB 轉 CAN 介面使用
- DSUB9 連接器用於 T1 介面，RJ-45 連接器用於乙太網
- 支援 USB 供電或外接電源供電
- 配備 6 個狀態指示燈
- 配置 2 個 DIP 開關
- OABR 從站模式支援自動極性檢測
- 具備 T1 電纜媒體測試功能 (可檢測短路/斷路及阻抗不匹配)
- 支援 100BASE-T1 測試模式生成
- 安裝方式：支援桌面安裝或 DIN 導軌安裝
- 其他功能
用戶可透過 CAN 總線或 USB 虛擬串列埠 (VCP) 存取兩個收發器 (PHY) 的 SMI 暫存器。透過此功能，用戶可以：評估訊號強度、檢測 T1 埠極性、微調 PHY 參數、透過 BroadR-Reach 媒體測試診斷線纜故障，以及對暫存器進行通用讀寫操作。
其他資訊
USB-CAN 介面
本設備可同時作為 USB 轉 CAN 介面使用。透過開放式通訊協定，用戶可經由 USB 虛擬串列埠 (VCP) 收發 CAN 數據幀。
免費 PC 應用程式（狀態監控）
虹科提供免費的電腦端工具軟體，可讀取 100BASE-T1 媒體轉換器的狀態資訊。當媒體轉換器連接至電腦 USB 埠後，該軟體將實時顯示埠狀態、訊號品質及 T1 線纜測試結果，有效提升診斷與測試效率。
訂貨資訊
| 型號 (P/N) | 產品名稱 |
| HKIC-100BASE-T1-MG | 100BASE-T1 轉 100BASE-TX (快速乙太網) 媒體轉換器 |
