專業級 車載通訊介面
虹科 10BASE-T1S
USB 介面
本產品整合 10BASE-T1S 車載乙太網、CAN (FD) 總線與 USB 介面，為多功能車載網絡適配及測試工具。核心用途為將電腦（如開發用手提電腦）便捷連接至單對乙太網（10BASE-T1S）與 CAN (FD) 總線網絡，實現對兩類車載網絡的監控、診斷、數據收發、節點模擬及物理層測試。
- 雙網絡介面整合：同時連接 10BASE-T1S 乙太網及 CAN (FD) 總線，簡化車載網絡除錯流程。
- 高彈性配置：透過板載開關快速設定通訊模式、拓撲結構及終端電阻，靈活適應多種測試場景。
- 即插即用設計：採用 USB Type-C 供電，內置測試模式生成功能，方便於現場及實驗室環境部署與使用。
功能概述

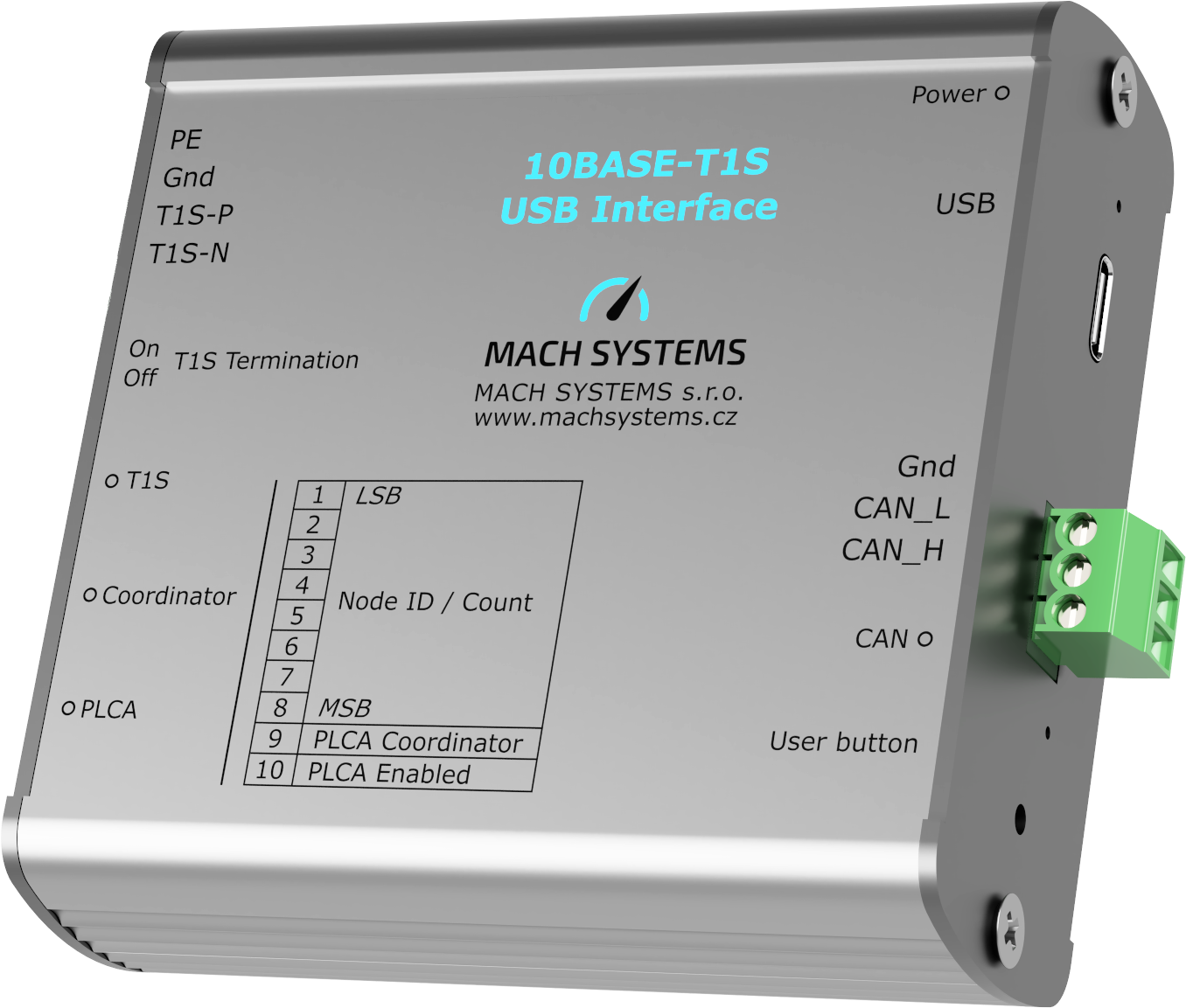

10BASE-T1S USB 介面可連接 10BASE-T1S 網絡與 USB 埠。裝置插入電腦 USB 埠後，可作標準網絡介面卡使用，直接將 10BASE-T1S ECU 或多點網絡連接至手提電腦等未配備內置網卡的裝置。

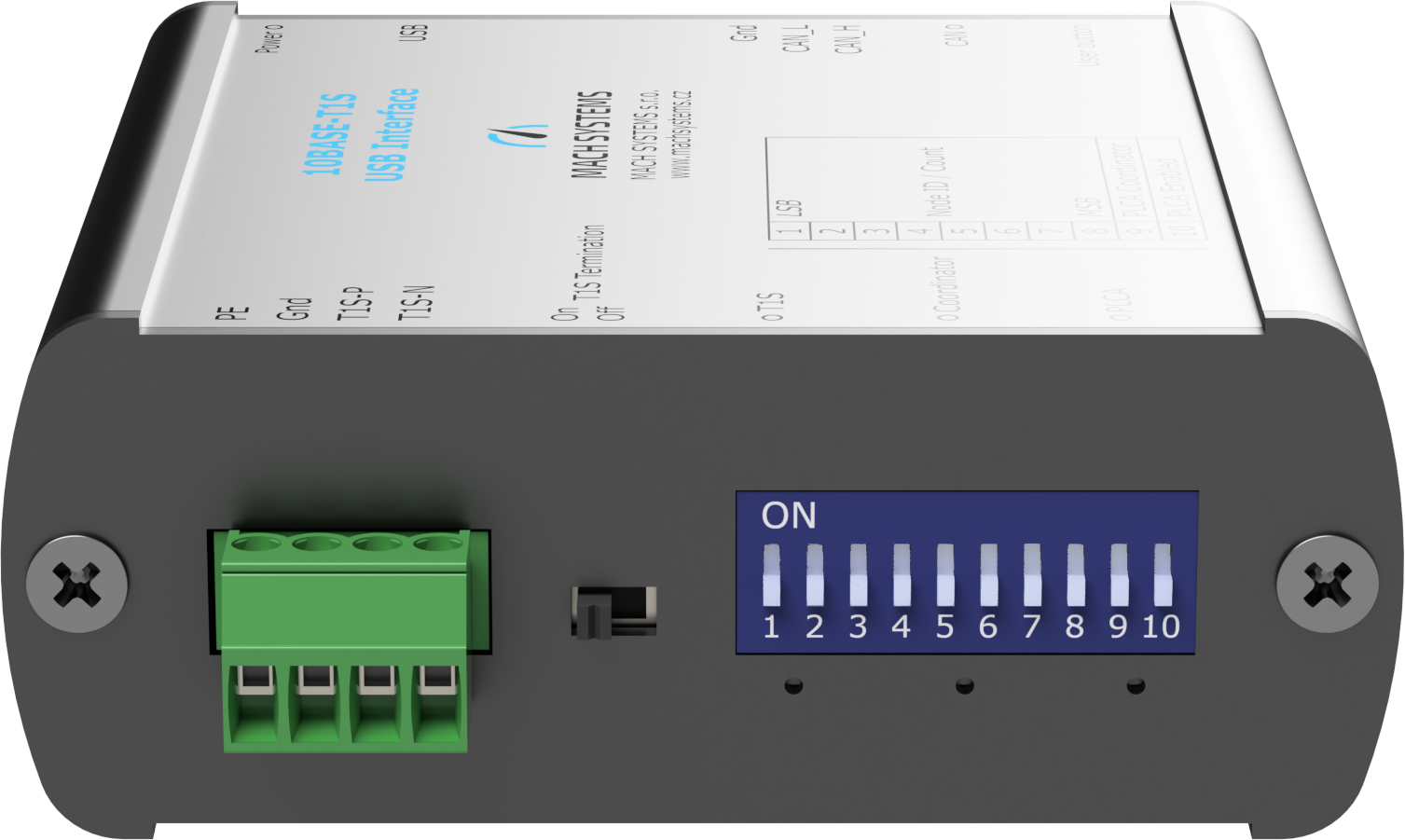

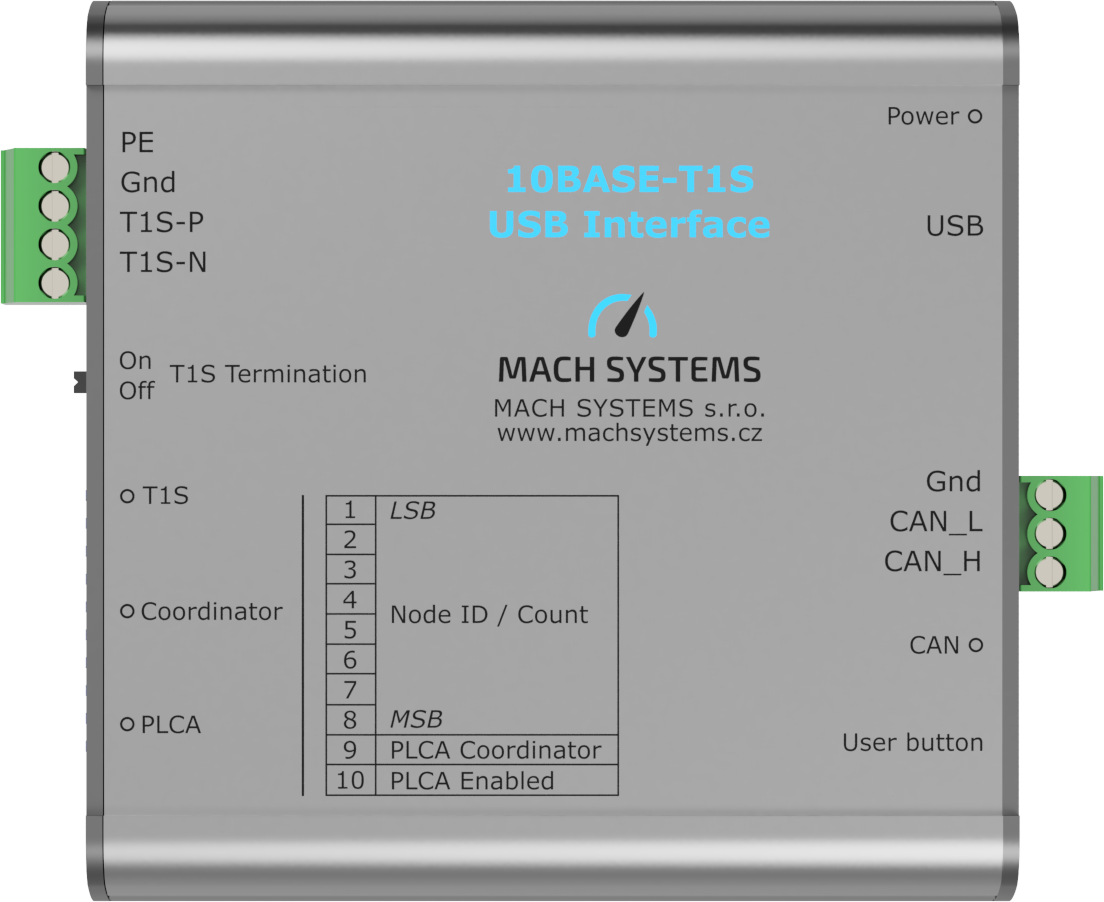

其單對乙太網 10BASE-T1S 埠同時支援 CSMA/CD 與 PLCA 兩種通訊模式，兼容點對點及多點網絡拓撲結構。通訊模式、信標（BEACON）傳輸（PLCA 協調器）、節點 ID／節點數量及總線終端等埠配置，均可透過板載 DIP 開關便捷設定，同時支援 10BASE-T1S 測試模式。
按此查看原圖
產品詳情
- 產品特性

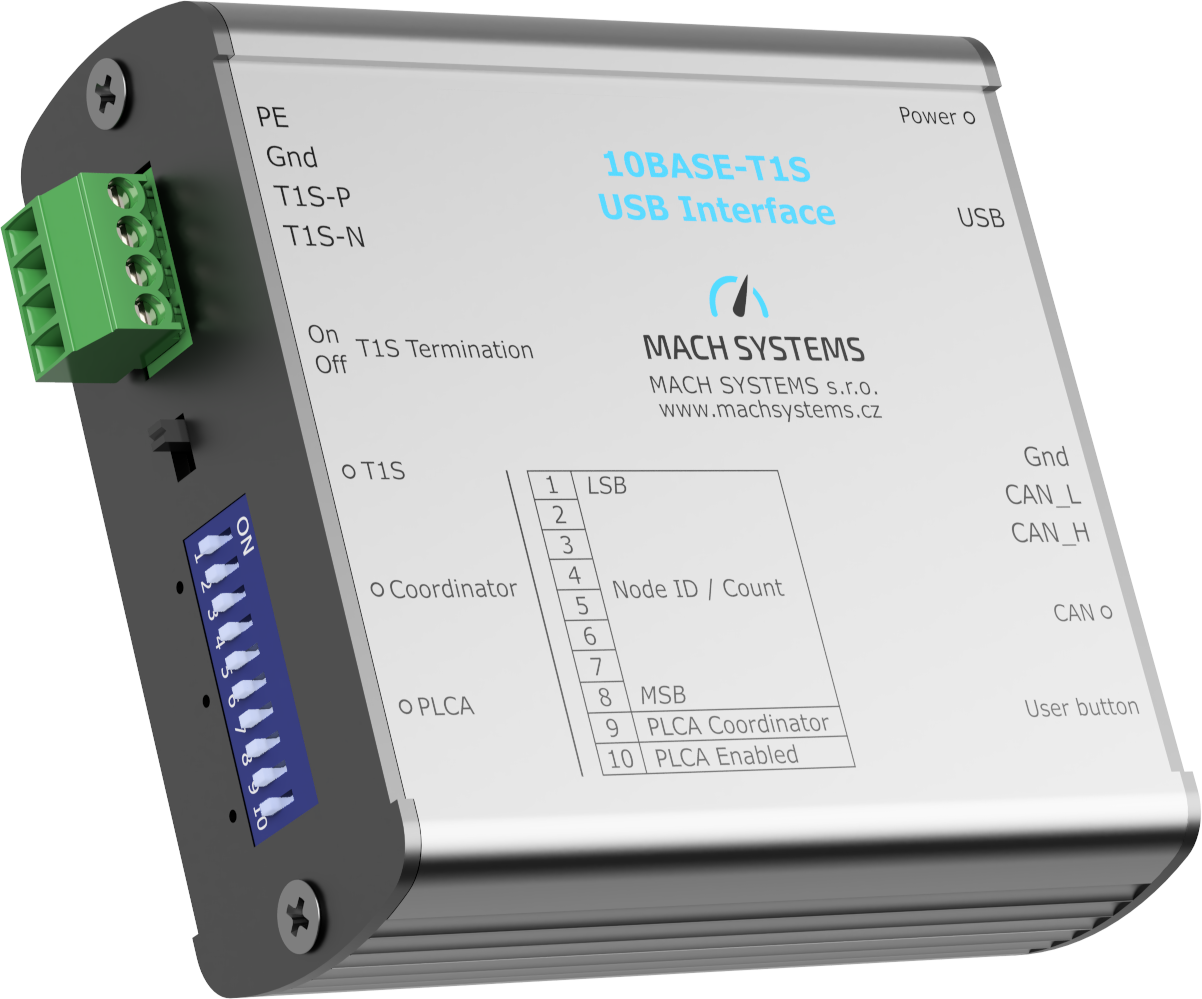

- 10BASE-T1S 轉 USB 網絡介面卡
- 10BASE-T1S 測試模式生成器

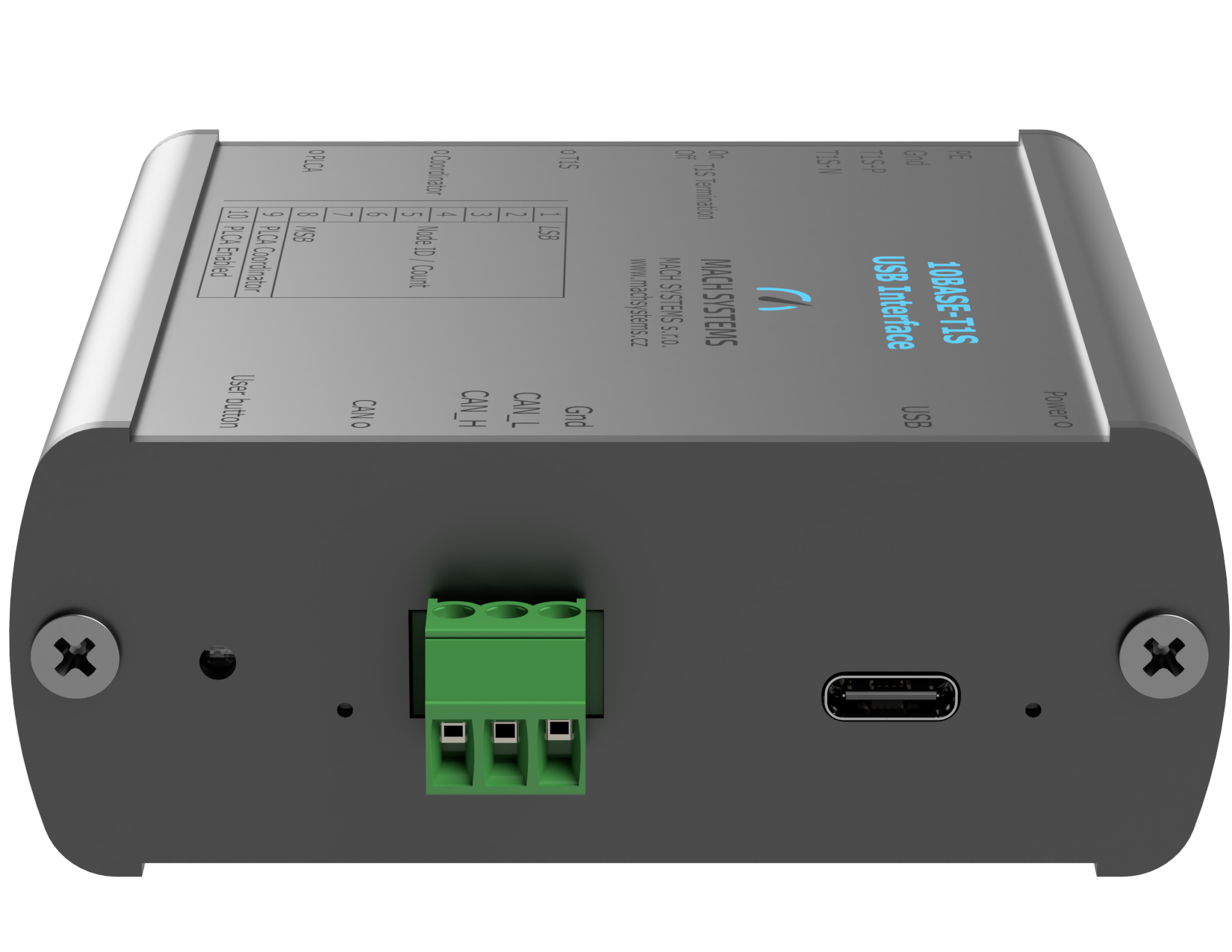

- USB – CAN(/FD) 介面
- 板載開關，方便快速配置
- 技術規格
- 10BASE-T1S 埠（符合 IEEE 802.3cg 標準）：支援 CSMA/CD 與 PLCA 通訊模式
- 支援 PLCA 協調器與跟隨者模式
- 支援點對點或多點網絡拓撲結構
- 可便捷啟用終端節點總線終端電阻
- 可透過編程生成測試模式
- USB 2.0 網絡介面卡
- USB Type-C 連接器
- 支援 USB 總線供電
- 1 個 CAN(/FD) 通道
- 5 個狀態指示燈
- 11 個配置開關

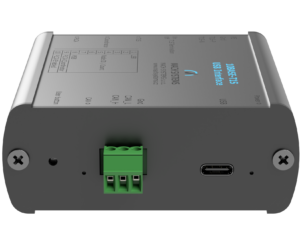

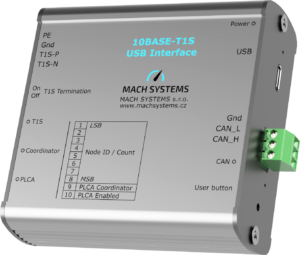

- 產品圖片
規格參數
| 功能 | 描述 |
|---|---|
| 核心功能 |
|
| 通訊通道 |
|
| 指示燈 |
|
| 按鍵與開關 |
|
| 電源 | 透過 USB Type-C 埠供電 |
| 介面配置 |
|
| 尺寸 | 88 x 82 x 33 mm |
| 工作溫度 | -20°C~70°C |
| 安裝方式 |
|
訂購資訊
訂購清單
| 產品編號 | 描述 |
| HKIC-10BASE-T1S-USB-IF | 10BASE-T1S USB 介面
交付內容：裝置、可拆式端子（1 個 3 針、1 個 4 針） |
