多功能 車載通訊網關
虹科 10BASE-T1S
媒體網關
虹科 10BASE-T1S 媒體網關是一款多功能 10BASE-T1S 媒體轉換器 / 乙太網交換機，兼具 CAN (FD) 網關功能並支援用戶自主編程。設備配備 1 個 10BASE-T1S 連接埠、1 個快速乙太網 (Fast Ethernet) 連接埠、1 個 CAN 通道（支援 CAN FD）以及 1 個 USB 2.0 介面。
- 三合一多功能整合：集媒體轉換器、乙太網交換機與 CAN (FD) 網關於單一設備。
- 跨協定網絡橋接：實現 10BASE-T1S、標準乙太網與 CAN (FD) 網絡間的無縫雙向數據橋接。
- 高效能配置維護：支援板載開關快速設定與 Web 介面精細管理，並內建測試模式。
- 深度可編程平台：提供 SDK 支援用戶自主開發客製化韌體，靈活擴充應用場景。
功能概述
本設備可用作 10BASE-T1S 轉乙太網交換機（媒體轉換器），實現 10BASE-T1S 連接埠、標準乙太網連接埠與微控制器之間的雙向通訊；亦可用作乙太網轉 CAN(FD) 網關，於乙太網連接埠（10BASE-T1S 與 100BASE-TX）及 CAN(/FD) 通道之間建立數據橋接。透過內置 Web 伺服器，可設定 10BASE-T1S 網絡與 CAN/CAN FD 總線之間的網關橋接功能。此外，設備亦可作為 USB 轉 CAN(FD) 介面及乙太網轉 CAN(/FD) 介面使用。
其單對乙太網 10BASE-T1S 連接埠同時支援 CSMA/CD 及 PLCA 兩種工作模式，可構建點對點及多點網絡拓撲。連接埠設定參數（包括工作模式、信標傳輸／PLCA 協調器功能、節點 ID／節點數量、總線終端電阻等）均可透過板載 DIP 開關或 Web 介面快速設定，同時支援生成 10BASE-T1S 測試模式。
按此查看原圖
產品詳情
- 核心功能
- 10BASE-T1S 媒體轉換器
- 10BASE-T1S 車載乙太網交換機
- 10BASE-T1S CAN(FD) 網關
- 10BASE-T1S 測試模式產生器
- 支援板載開關進行基礎設定
- 可透過內置 Web 伺服器進行進階設定與狀態監控
- 主要用途
- 10BASE-T1S 與 10/100BASE-TX 網絡之間的轉換
- 10BASE-T1S 與 CAN(FD) 總線之間的協定網關
- 乙太網轉 CAN(/FD) 通訊介面
- USB 轉 CAN(/FD) 介面
- 技術規格
- 10BASE-T1S 連接埠（符合 IEEE 802.3cg 標準）
- 支援 CSMA/CD 與 PLCA 模式
- 具備 PLCA 協調器與追蹤模式跟隨器
- 可構建點對點及多點網絡拓撲
- 可快速啟用終端節點電阻
- 可透過編程產生測試模式
- 10/100BASE-TX 連接埠
- CAN(/FD) 通訊通道
- 模擬輸入與數碼輸出介面
- 8 路狀態指示燈
- 11 位設定開關
- USB Type-C 連接器

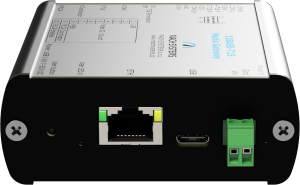

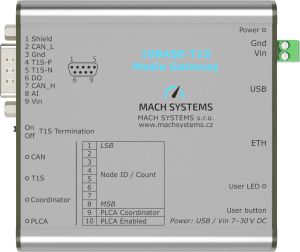

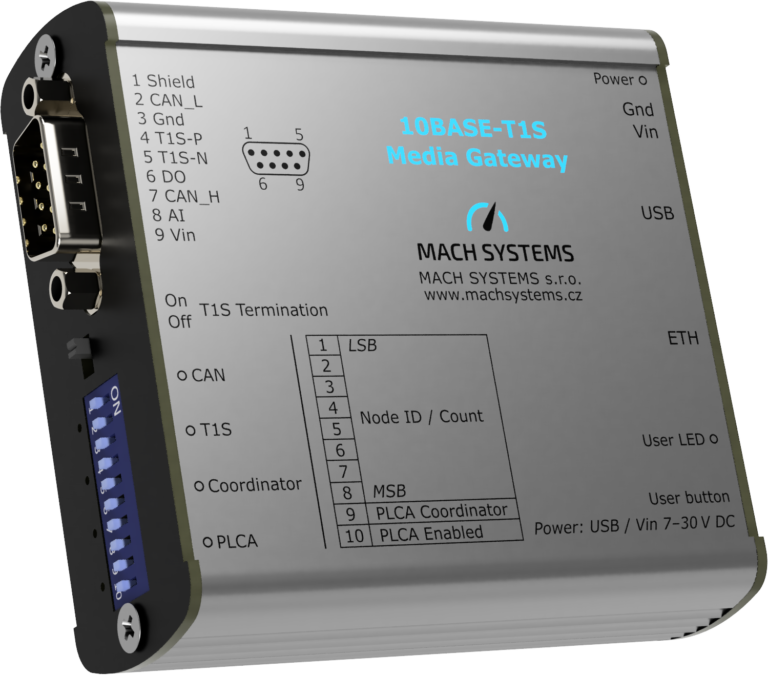

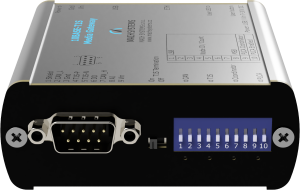

- 產品圖片
規格參數
| 功能 | 描述 |
|---|---|
| 核心功能 |
|
| 通訊通道 |
|
| 指示燈 |
|
| 按鍵與開關 |
|
| I/O 通道 |
|
| 供電 |
|
| 介面配置 |
|
| 尺寸 | 88 x 82 x 33 mm |
| 工作溫度 | -20°C ~ 70°C |
| 安裝方式 |
|
特色功能
10BASE-T1S 媒體轉換功能

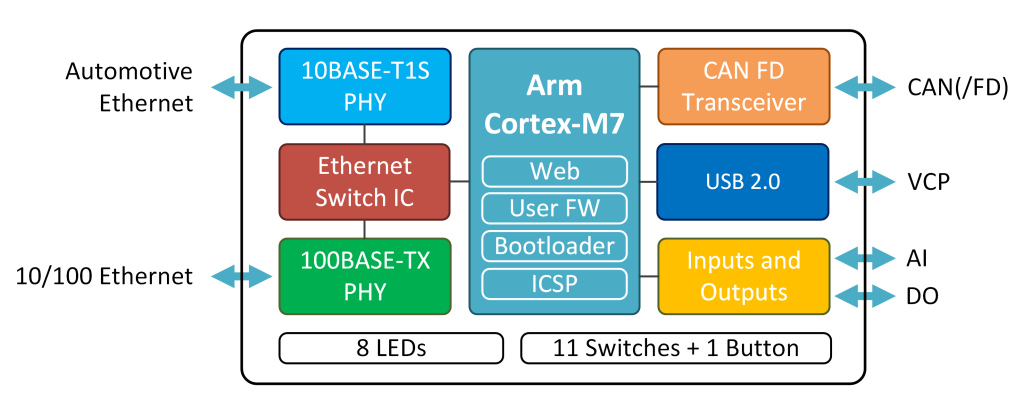

透過內部乙太網交換電路連接 10BASE-T1S 連接埠、10/100BASE-TX 連接埠及 MCU，實現所有乙太網連接埠之間按路由傳輸封包，達成 10BASE-T1S 與 10/100BASE-TX 連接埠之間的媒體轉換。
10BASE-T1S – CAN(/FD) 網關功能
本媒體網關可在乙太網（10BASE-T1S 或 10/100BASE-TX 連接埠）與 CAN(/FD) 網絡之間建立通訊橋接，實現以下雙向數據傳輸：
- 將接收到的 CAN(/FD) 數據幀轉發至乙太網連接埠
- 將接收到的乙太網數據封包轉發至 CAN(/FD) 總線
網關通訊協定清晰定義了 TCP/UDP 數據封包的封裝格式。
C 語言 SDK
本 SDK（按需求提供）可用於開發客製化設備韌體（Firmware）。用戶可完全自主配置微控制器及其外設，有效擴充設備應用場景。套件支援對板載乙太網交換機及所有乙太網連接埠（MCU、10BASE-T1S、100BASE-TX）、CAN(/FD) 通訊通道、LED 指示燈、DIP 開關等硬件模組進行編程控制。系統免費提供 IDE 與編譯器。客製化韌體可透過 Web 介面、USB 介面或 ICSP 在線編程方式燒錄至 MCU，並可利用專業工具進行程式碼除錯與單步執行。
訂貨資訊
本設備支援標準產品配置與相關配件訂購。如需查詢特定型號、產品料號（Part Number）或索取正式報價，請聯絡我們工程銷售團隊。
- 標準套件：10BASE-T1S 媒體網關主機
- 選購配件：DIN 導軌安裝支架（DIN-Rail Mount）
