PCAN-M.2（PCIe）：M.2 PCIe 的 CAN FD／CAN 介面
PCAN-M.2（PCIe）功能概述
可將 CAN／CAN FD 網絡透過 M.2（PCIe）介面連接至電腦，用於監控 CAN／CAN FD 網絡；同時亦可進行報文的發送、儲存與過濾。其小巧的外形使這款插入式板卡特別適合用於嵌入式電腦、單板機（SBC）及緊湊型嵌入式應用。電腦與 CAN 之間具備最高 300 V 的電氣隔離。此板卡提供單通道、雙通道及四通道版本可選。
新的 CAN FD 標準（CAN with Flexible Data Rate）的主要特點是更高的數據傳輸帶寬。每個 CAN FD 幀最多可包含 64 個資料位（取代原本的 8 位），並可在最高 12 Mbit/s 的比特率下傳輸。CAN FD 向下兼容 CAN 2.0 A/B 標準，因此 CAN FD 節點可用於現有 CAN 網絡，但在此情況下，CAN FD 擴展功能將無法啟用。
隨附的 Windows 軟件 PCAN-View 是一款簡易的 CAN 監視器，可用於傳輸、接收及記錄 CAN 報文；其最新版本已支援 CAN FD 標準。
特性參數
- 電腦插入式 CAN FD 板卡，適用於 M.2（PCIe）插槽（使用 PCIe 通道）
- 外形規格為 M.2 2280／2260-B-M；組件頂部高度比標準外形超出 1.5 mm
① 單／雙通道高度：4.6 mm
② 四通道高度：10.2 mm - 1、2 或 4 路高速 CAN 通道（ISO 11898-2），符合 CAN 2.0 A/B 與 CAN FD 規範
- CAN FD 支援 ISO 與 Non-ISO 標準切換
- CAN FD 數據域（最多 64 byte）波特率：20 kbit/s 至最高 12 Mbit/s
- CAN 位元率：20 kbit/s 至最高 1 Mbit/s
- CAN 總線連接：D-Sub 9-pin（符合 CiA® 303-1）
- FPGA 實現 CAN FD 控制器
- 採用 Microchip MCP2558FD CAN 收發器
- CAN 連接具備最高 300 V 電氣隔離，各通道之間亦相互隔離
- CAN 終端電阻可透過焊接跳線啟用，每個通道皆獨立配置
- PCIe 數據轉換透過總線主控 DMA 完成
- DMA 記憶體存取支援 32 位與 64 位地址
- 支援總線負載測量（包含錯誤幀與過載幀）
- 在收發 CAN 報文過程中可故意製造錯誤（Error Injection）
- CAN 介面可透過焊接跳線輸出 5V 電源，可用於外接轉換器
- 工作溫度範圍：-40°C 至 85°C（-40°F 至 185°F）
-
軟體資源

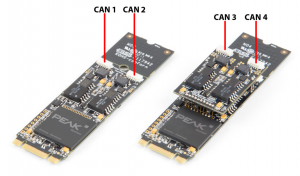

註：單通道版本（IPEH-004083）僅包含 CAN 1；
雙通道版本（IPEH-004084）包含 CAN 1 和 CAN 2；
四通道版本（IPEH-004085）包含 CAN 1、CAN 2、CAN 3、CAN 4。
| 型號 | 訂貨號 | 接口類型 |
|---|---|---|
| PCAN-M.2 單通道 | IPEH-004083 | 1 路 CAN／CAN FD 轉 M.2（PCIe）接口 |
| PCAN-M.2 雙通道 | IPEH-004084 | 2 路 CAN／CAN FD 轉 M.2（PCIe）接口 |
| PCAN-M.2 四通道 | IPEH-004085 | 4 路 CAN／CAN FD 轉 M.2（PCIe）接口 |
可選配件：
- 120 歐姆終端電阻
- DB9-OBD-II 線纜

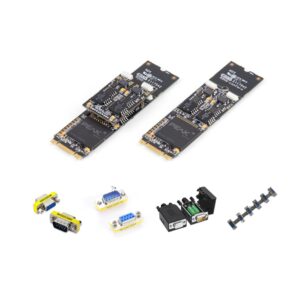

發貨清單：
- PCAN-M.2 板卡
- 適用於 Windows® 11、10、8.1 及 Linux（32／64-bit）的驅動程式
- Windows CAN 監視器軟件 PCAN-View
- 用於開發 CAN 通訊應用的程式介面 PCAN-Basic API
- 用於 UDS 診斷、CCP／XCP 標定的 API
- PDF 格式用戶手冊
注意：上述第 2–6 項均隨硬件附於壓縮包內提供。
- PCAN-View 軟件（免費）：提供基本的報文收發與保存功能
- PCAN-Convertor（免費）：可將 PEAK 保存的 trc 格式報文文件轉換為 asc 格式
- PCAN-Explorer 6 軟件（收費）：具備報文收發、保存、過濾、回放、VBS 腳本編寫、載入 dbc 文件、建立圖形面板、信號歷史曲線、支援 J1939 等功能
- 免費二次開發包（PCAN-Basic、PCAN-UDS、PCAN-CCP API 等），具體可向虹科銷售人員查詢
CAN 介面卡常見問題解答
產品配套技術支援與付費服務，為您驅動專案無限可能
虹科 PCAN 介面卡系列經過嚴格驗證，可持續穩定運行 3000 小時以上，保持連線穩定且不丟幀。
其硬體設計具備良好的抗干擾能力，並配合完善的錯誤處理機制，可在 ECU 軟體刷寫、數據標定等長時間高負載任務中保持可靠通訊，避免因工具問題導致刷寫失敗或數據錯誤。
我們建議使用 多通道高性能 CAN 介面卡，例如 PCAN-USB X6 或 PCAN-PCIe FD 系列。
這些產品支援 最高 12 Mbps 的 CAN FD 波特率，並提供 最多 4 或 6 個獨立通道，可同時對 雷達、攝像頭、域控制器等多路 CAN FD 網絡進行高速同步數據採集與記錄，是 ADAS 數據記錄與測試的理想工具。
針對嚴苛的電磁環境，我們提供 帶電氣隔離的 USB CAN 介面卡型號。
電氣隔離可有效阻斷 地迴路產生的共模干擾，並抑制 浪湧與尖峰脈衝，從而保護上位機與 CAN 網絡設備。
即使在 車輛電氣系統或實驗室大功率設備環境下，亦能保持穩定可靠的通訊。
可以。虹科提供統一且免費的 PCAN-Basic API，原生支援C++、C#、VB、.NET、Python、Java。
同時硬體亦可在 LabVIEW、MATLAB / Simulink、Qt 等環境中使用官方或第三方接口，讓各團隊可在熟悉的開發環境下進行開發與整合。
虹科 PCAN 介面卡提供 微秒級時間戳解析度。
在多通道或跨設備同步場景下，硬體與驅動支援 全域時間同步機制，確保所有通道採集到的報文具備一致且精確的時間基準。
這對於分析 跨 ECU 通訊時序、定位偶發故障以及網絡延遲分析非常重要，可為整車網絡測試提供可靠數據支撐。
